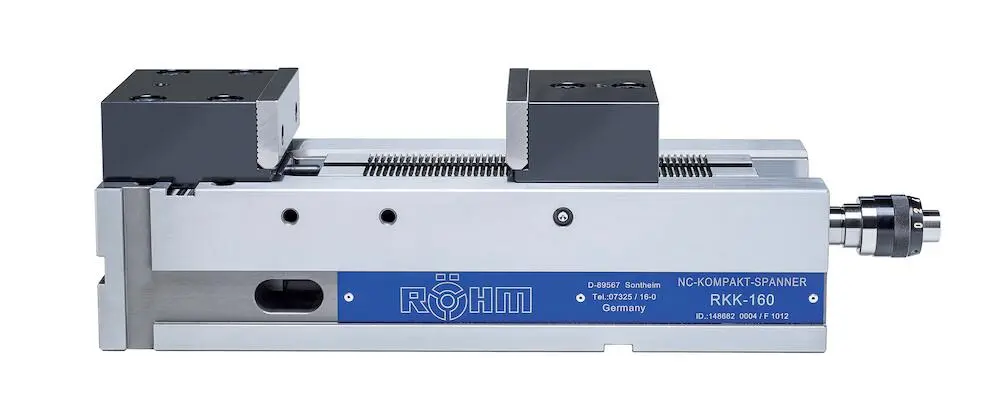

NC-Kompakt-Spanner RKK, Größe 3, Backenbreite 135
Technische Daten
- Backenanschlussmaße: Breite mm
- M8x13
- Backenanschlussmaße: Gewindedurchmesser mm
- 15.6
- Backenanschlussmaße: Höhe mm
- 80
- Breite Backen mm
- 135
- Breite Grundkörper mm
- 150
- Dicke Normalbacke mm
- 15.6
- Freiraum für Beschriftung mm
- 40
- Gewicht
- 50
- Gewindeanschluss Stirnseite: Breite mm
- 110
- Gewindeanschluss Stirnseite: Gewindedurchmesser
- M12x22
- Gewindeanschluss Stirnseite: Höhe 1 mm
- 55
- Gewindeanschluss Stirnseite: Höhe mm
- 22.5
- Größe
- 3
- Höhe Backen mm
- 49
- Höhe Backenauflage mm
- 9.4
- Höhe Grundkörper mm
- 100
- Höhe mm
- 148
- Höhe Quernut an Stirnseite mm
- 40
- Höhe Spannschulter mm
- 20
- Länge bewegliche Backe mm
- 102
- Länge feste Backe mm
- 109
- Länge Grundkörper mm
- 400
- Länge mm
- 483
- Länge Quernut an Grundseite mm
- 240
- Länge Stirnseite bis Backenanlage mm
- 110.5
- Spannkraft
- 40
- Spannweite B mm
- 0-215
- Tiefe Spannschulter mm
- 6.5
- Verfahrhub des Spannschiebers mm
- 60
- Versetzbereich der Spannbacke mm
- 168
Produktbeschreibung
Optimiert für höchste Arbeitsgenauigkeiten auf CNC-Fräsmaschinen und Bearbeitungszentren mit sehr hoher Arbeitsgenauigkeit.-Größe 3-5: Spannsystem mechanisch-mechanisch mit Kraftübersetzer, manuell betätigt.-Stabiler Stahl Grundkörper und alle Führungen sind allseitig gehärtet und geschliffen;Größe 3-5: Langer Spannschieber mit Verzahnung;RKK = RÖHM, Kompakt, Kraftverstärkt-Antriebsspindel mit Spannkraftvoreinstellung;Verformungsstabile Bauart für höchste Spanngenauigkeit;Befestigungsgewinde für Werkstückanschlag;Spannfläche für Spannpratzen;Mit beidseitig angebrachten Schmiernippeln können alle dem Verschleiß unterliegenden Führungen und das Spindelgewinde einfach und schnell geschmiert werden-NC-Kompakt-Spanner RKK, Größe 3, Backenbreite 135, mit Standardbacken SA und Normalbacke SGN
Produktangebot
Sichere Zahlung
Schneller Versand
etc.
Fragen zum Produkt?
Kennzeichnungen
- Artikeltyp
- RKK Typ 743-10 SA mit SGN
- GTIN
- 4019208052076
