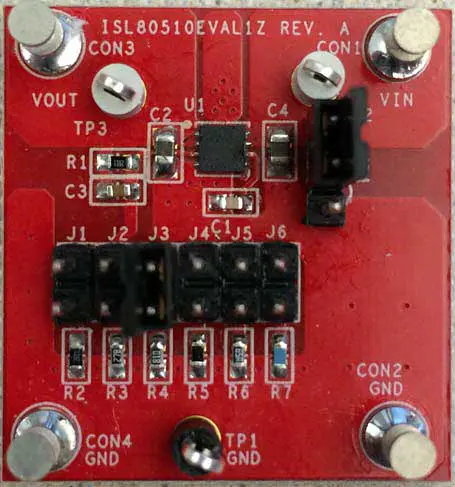

Renesas Electronics Spannungsregler 6V

Der ISL80510 ist ein Low-Dropout-Spannungsregler (LDO) mit einem Ausgang, der bis zu 1 A Ausgangsstrom liefern kann. Dieser LDO arbeitet mit Eingangsspannungen von 2,2 V bis 6 V. Die Ausgangsspannung des ISL80510 kann von 0,8 V bis 5,5 V programmiert werden. Für diese Produktfamilie wird ein Submikron-BiCMOS-Prozess verwendet, um die beste analoge Leistung und den besten Wert zu liefern. Dieser CMOS-LDO verbraucht im Vergleich zu bipolaren LDOs einen deutlich niedrigeren Ruhestrom, was zu einem höheren Wirkungsgrad und Gehäusen mit kleineren Abmessungen führt. Modernste interne Kompensation erreicht ein sehr schnelles Last-Transientenverhalten und ausgezeichnete PSRR. Der ISL80510 bietet eine Ausgangsgenauigkeit von ±1,8 % VOUT-Genauigkeit über alle Last-, Leitungs- und Temperaturschwankungen (TJ = -40 °C bis +125 °C). Ein externer Kondensator am Sanftanlaufstift bietet einen einstellbaren Sanftanlauf der Ausgangsspannungsrampe zur Steuerung des Einschaltstroms. Mit der ENABLE-Funktion kann das Teil in einen Abschaltmodus mit niedrigem Ruhestrom versetzt werden.
