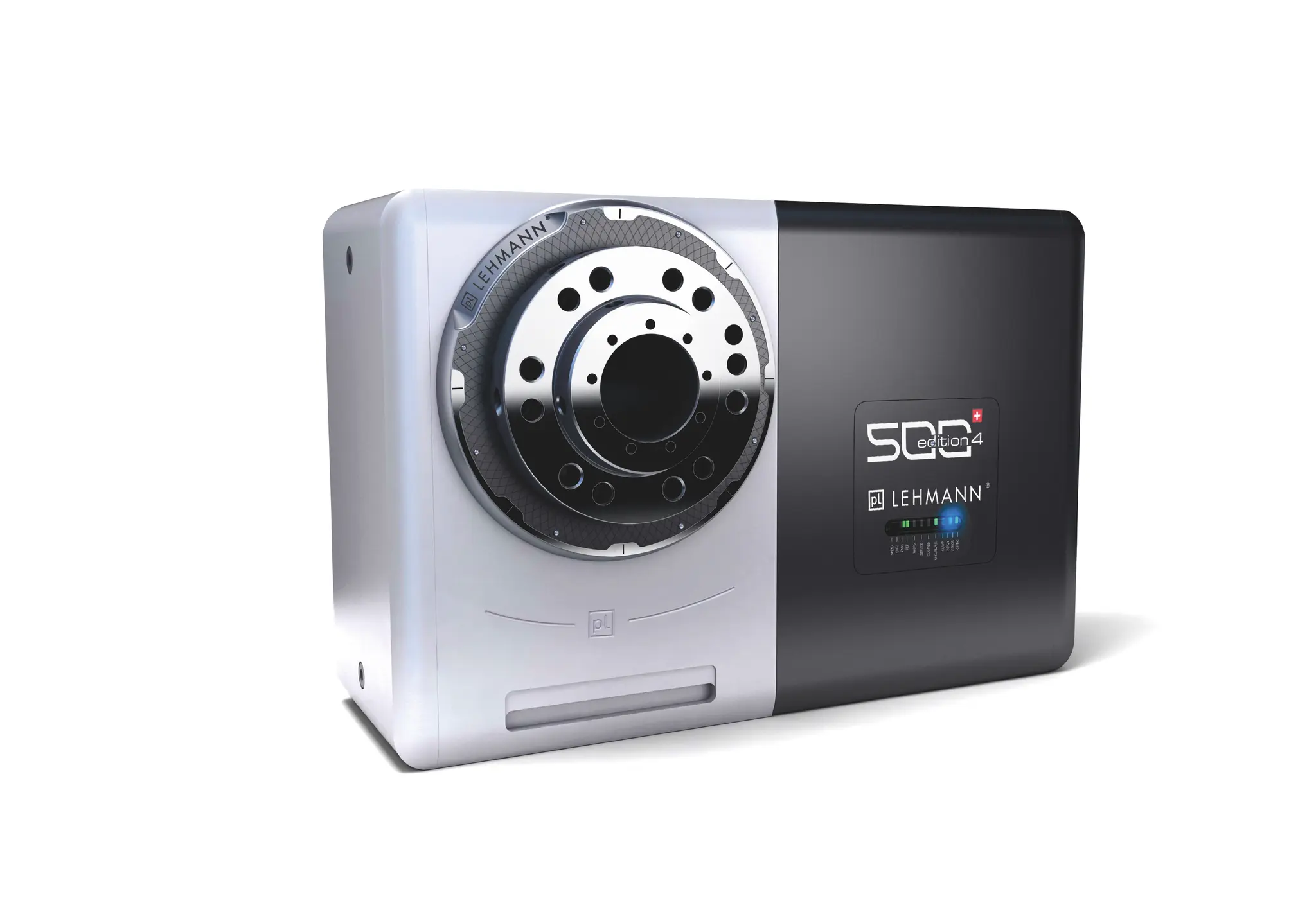

pL LEHMANN-Drehtisch PGD

Ausführung:

• mit automatischer Spindelklemmung, nur Pneumatikanschluss
• volldicht IP 67
• Sensorik mit Leuchtdioden, Datenlogger und Mikroprozessor, z.B. für
  • Zustandüberwachung und -anzeige
  • Serviceanzeige
  • Datenhistory für Ursachenanalyse
  • Ferndiagnose
  • Achssignale 'Limit+ / Limit -' (z.B. für Schwenkachse)
  • Datenausgabe via USB-Slot

Technische Eckdaten:

• Spitzenhöhe: 180 mm
• Klemmmoment: 2'000 Nm - 6bar Druckluft
• Drehzahl
  • max. 50 min-1 - Mavilor (für Siemens, Heidenhain), Siemens 1FK7
  • max. 45 min-1 - Sanyo
  • max. 40 min-1 - Yaskawa SGMJV/SGM7J
  • max. 32 min-1 - Fanuc, Mitsubishi HG, Siemens 1FK2
• Taktzeit 90°: 0.41...0.54 sec - motorabhängig, ohne Klemmung
• Teilgenauigkeit: ± 12 (optional: ± 8) arc sec
• Wiederholung: ± 2 arc sec
• Rund- und Planlauf: 0.006 (optional: 0.003) mm
• Kippmoment: 3'900 Nm
• Transportlast max. (reduzierte Antriebsdaten!)
  • ohne Abstützung: 400 kg
  • mit Abstützung: 800 kg

Hinweis:

• Drehzahl und Taktzeit bei ED20% Positionierbetrieb (DIN/VDE 0520 S3)
• max. zulässiges Drehmoment infolge exzentrischer Lasten: 100 Nm
• Je Achse müssen 3 (Teilachse) bzw. 5 (Schwenkachse) digitale Eingänge und zusätzlich je Achse 1 digitaler Ausgang vorhanden sein, damit die Spindelklemmsignale geklemmt/gelöst ordnungsgemäss abgefragt werden können

Inklusive Motor passend zur Steuerung gemäß Steuerungstyp, Kabel, Loses Zubehör
