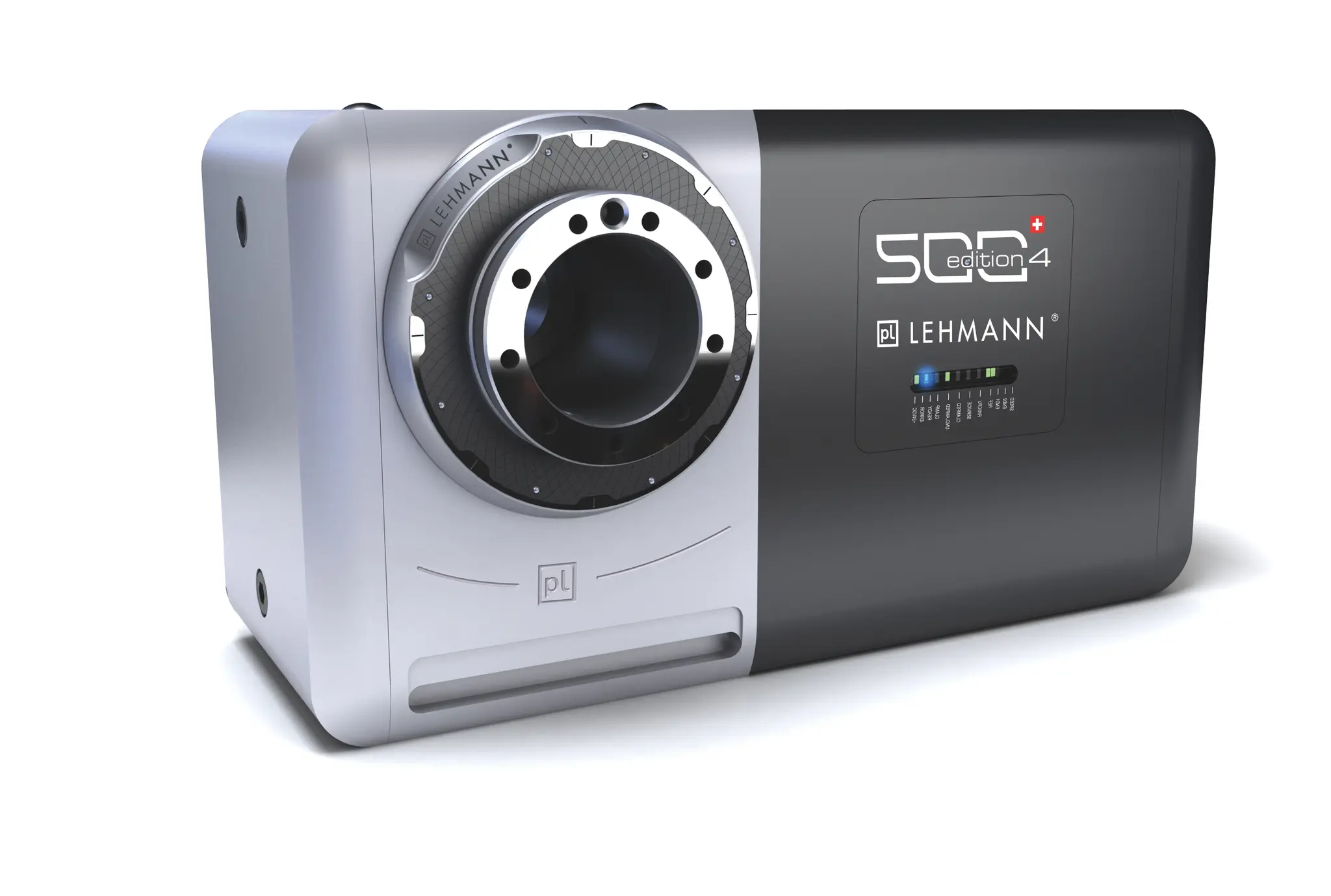

pL LEHMANN-Drehtisch PGD

Ausführung:

• mit automatischer Spindelklemmung, nur Pneumatikanschluss
• volldicht IP 67
• Sensorik mit Leuchtdioden, Datenlogger und Mikroprozessor, z.B. für
  • Zustandüberwachung und -anzeige
  • Serviceanzeige
  • Datenhistory für Ursachenanalyse
  • Ferndiagnose
  • Achssignale 'Limit + / Limit -' (z.B. für Schwenkachse)
  • Datenausgabe via USB-Slot

Technische Eckdaten:

• Spitzenhöhe: 110 mm
• Klemmmoment: 300 Nm - 6bar Druckluft
• Drehzahl:
  • max. 111 min-1 - Mavilor (Siemens, Heidenhain)
  • max. 66 min-1 - Fanuc, Yaskawa SGMJV/SGM7J, Sanyo
  • max. 60 min-1 - Mitsubishi HG
• Taktzeit 90°: 0.26...0.32 sec - motorabhängig, ohne Klemmung
• Teilgenauigkeit: ± 20 (optional: ± 15) arc sec
• Wiederholung: ± 2 arc sec
• Rund- und Planlauf: 0.006 (optional: 0.003 mm)
• Kippmoment: 1'200 Nm
• Transportlast max. (reduzierte Antriebsdaten!)
  • ohne Abstützung: 120 kg
  • mit Abstützung: 240 kg

Hinweis:

• Drehzahl und Taktzeit bei ED20% Positionierbetrieb (DIN/VDE 0520 S3)
• max. zulässiges Drehmoment infolge exzentrischer Lasten: 25 Nm
• Je Achse müssen 3 (Teilachse) bzw. 5 (Schwenkachse) digitale Eingänge und zusätzlich je Achse 1 digitaler Ausgang vorhanden sein, damit die Spindelklemmsignale geklemmt/gelöst ordnungsgemäss abgefragt werden können

Inklusive Motor passend zur Steuerung gemäß Steuerungstyp, Kabel, Loses Zubehör
