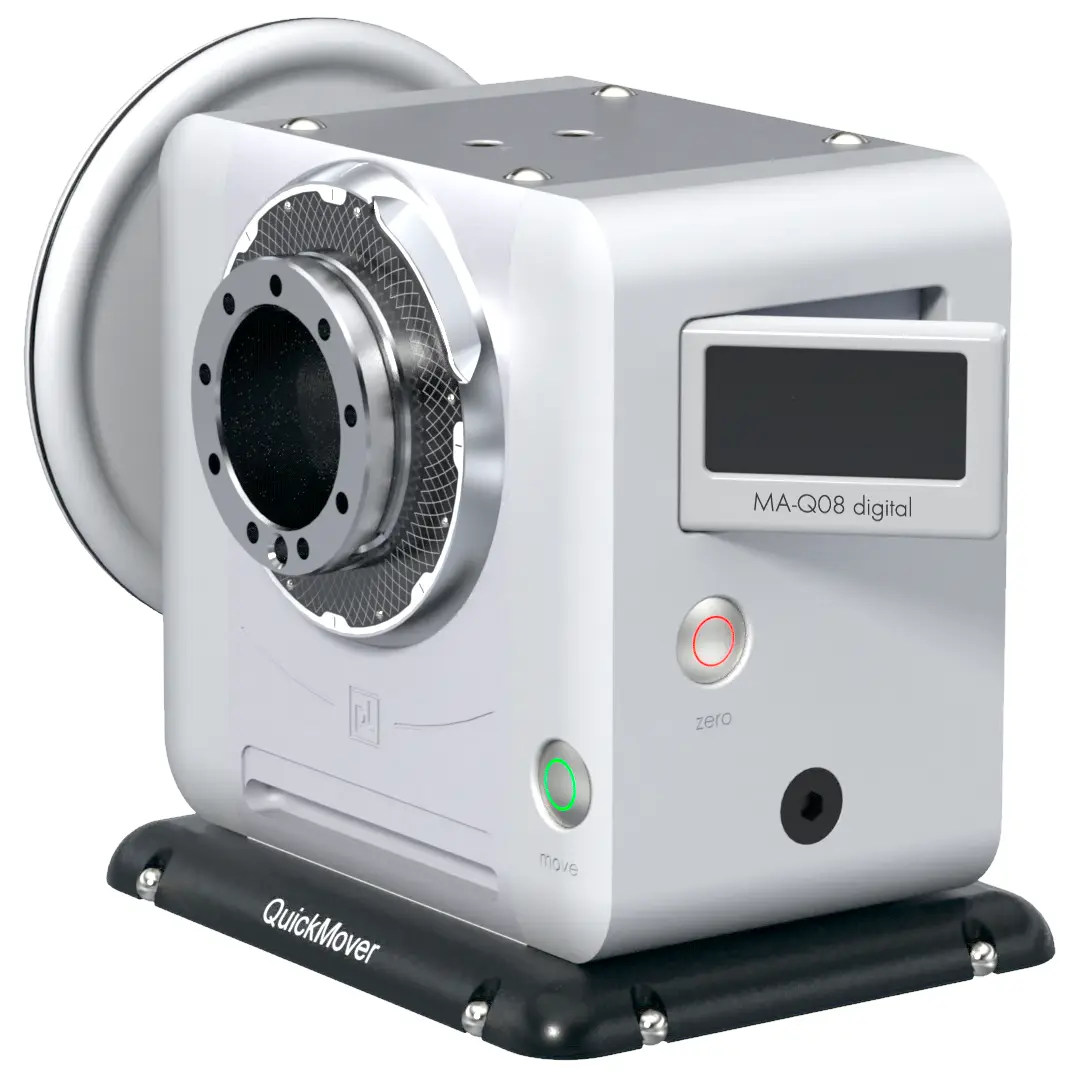

pL LEHMANN-Drehtisch MA-Q08

Ausführung Messtechnik:

• für Einsatz im Trockenbereich wie z.B. Messtechnik, Dichtigkeit gemäss IP53
• aussen trocken und oelfrei geliefert, gegen Oelaustritt abgedichtet, ohne Druckluft
• rostgeschützt geliefert ohne Rostschutzmittel

Funktions- und Lieferumfang:

• Handrad und Kurbel, 1:2 oder 2:1 übersetzt (umbaubar)
• Taster zum Bedienen des QuickMover mini
• Taster zum Nullen der Anzeige auf jeder beliebigen Position
• Zusatzfunktionen mittels PC-Software (Option) für MS Windows wie
  • Vorgabe des Positionsfensters mit optischer Visualisierung
  • Teilungsrechner
  • Anzahl Kommastellen
• mit ausklappbaren LED Display, Encoder, Akku und USB-Schnittstelle (digiPack)
• USB-Stick mit Software QuickControl digital
• 1 Ladegerät

Technische Eckdaten:

• Spitzenhöhe: 110 mm
• Spindelnase: HSK 63-Kegel, Aussen-Ø 70 mm 0/-0.005
• Ohne Spindelklemmung, mit spielfrei vorgespanntem Getriebe PGD
• Rund- und Planlauf: 0.006 (optional: 0.003 mm oder 0.002mm)
• Teilgenauigkeit +/- 0.0055° (optional: +/- 0.0028)
• Auflösung <0.0005°
• Transportlast max.
  • ohne Abstützung: 40 kg (nur wenn Drehtisch festgeschraubt ist)
  • mit Abstützung: 80 kg
• Gesamtgewicht: ca. 21 kg

Hinweis:

• Getriebe ist nicht selbsthemmend und kann sich im stromlosen Zustand beim Aufbau von exzent-rischen Lasten grösser 9Nm selbstständig verdrehen
• manuell betätigt
