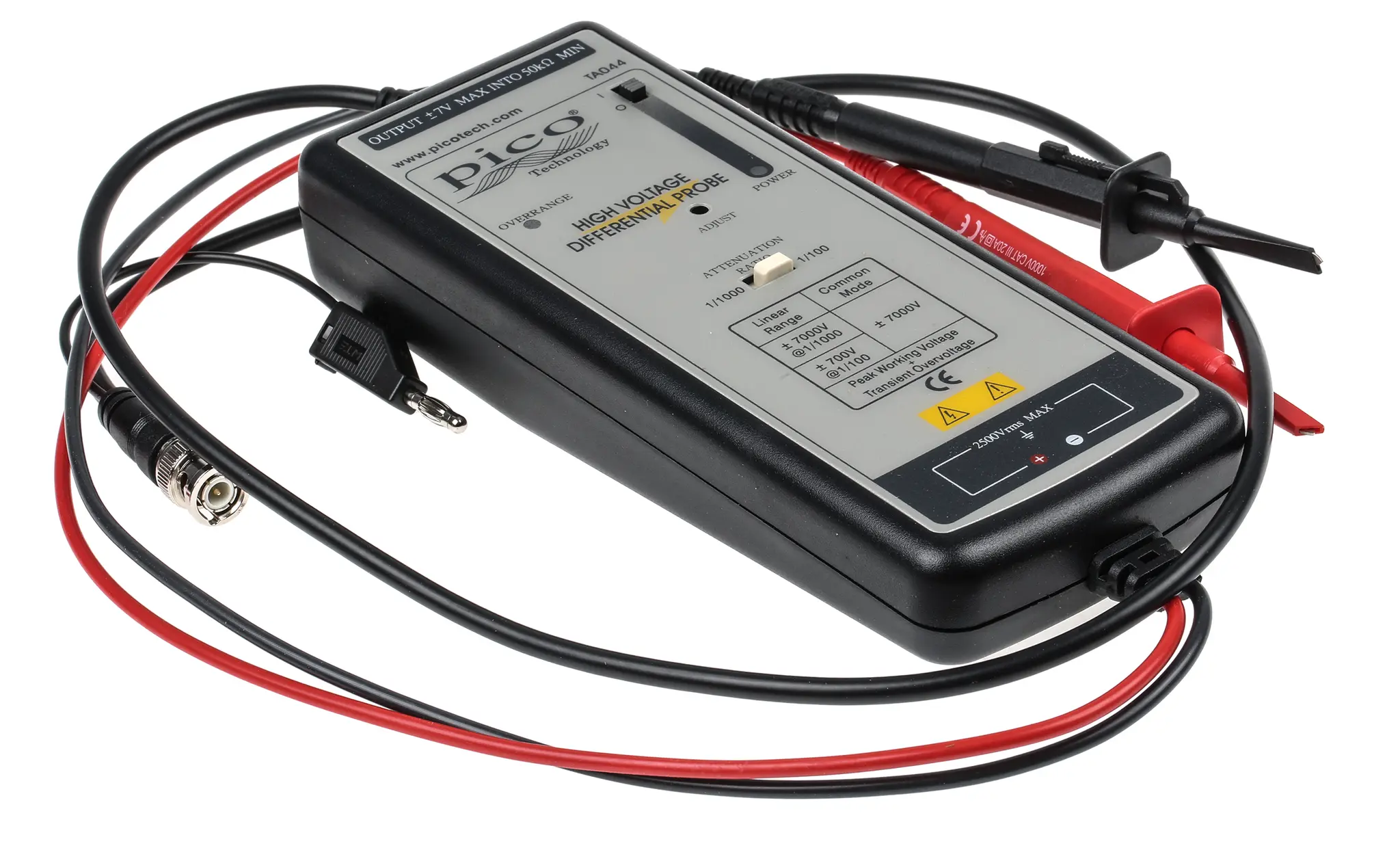

Pico Technology TA TA044 Oszilloskoptastkopf Differenzial 70 MHz 5 kV BNC

Oszilloskoptastkopf Pico TechnologyDie Pico Technology TA044 Oszilloskoptastkopf ist eine aktive Differenzialsonde, geeignet für Hochspannungs-Gleichtaktspannungsmessanwendungen bis ±7000 V. Er kann mit einer Signalgeschwindigkeit von bis zu 70 Hz verwendet werden. Diese Differenzialsonde erweitert die Funktionalität von Standard-Oszilloskopen mit einseitigem Eingang, um eine sichere und genaue Methode zur Durchführung von Hochspannungs-Differenzmessungen zu ermöglichen.Eigenschaften und VorteileBandbreite ist DC bis 70 MHz (-3 dB) Das Dämpfungsverhältnis beträgt 100:1/1000:1 Genauigkeit beträgt ±2 % Die Eingangsimpedanz beträgt 10 MOhm ll10pF auf jeder Seite zur Erde Der Differenzialbereich beträgt (100:1) ±700 V (DC + Peak AC) oder 700 V eff Die maximale Differenz beträgt (1000:1) ±7000 V (DC + Peak AC) oder 5000 V eff Gleichtaktbereich: ±7000 V (DC + Peak AC) oder 2500 V eff (100:1 und 1000:1) Absolute maximale Spannung beträgt ±7000 V (DC + Peak AC) oder 2500 V eff (100:1 und 1000:1) Die absolute maximale Spannung beträgt (Differenzialmodus) ±7000 V (DC + Peak AC) oder 5000 V eff (100:1 und 1000:1) Die Schwingung beträgt ±7 V in 50 kOhm Last Offset (typisch) beträgt< ±5 mV Rauschen (typisch) ist 0,9 mVRMS Die Quellimpedanz beträgt (typisch) 50 Ohm CMRR (typisch) ist 80 dB bei 6 Hz und 50 dB bei 1 MHz Umgebungstemperaturbereich zwischen -10 °C und 40 °C. Anforderung an die Stromversorgung: 4 x AA-Zelle oder 6 V dc / 200 mA Netzadapter oder geregelter 9 V dc / 120 mA NetzadapterAnwendungenSichere Messung im Stromkreis Erfassung von symmetrischen Differenzialsignalen mit niedriger Geschwindigkeit in seriellen Kommunikationsbussen Transienten in Schaltnetzteilen, Wechselrichtern und Motorantrieben, elektronischen Vorschaltgeräten und CRT-Displays Signale im MilliV-Bereich von Sensoren und anderen MessgerätenZertifizierungenIEC-1010.2-031 CAT I-zertifiziert Verschmutzungsgrad 2-zertifiziert
