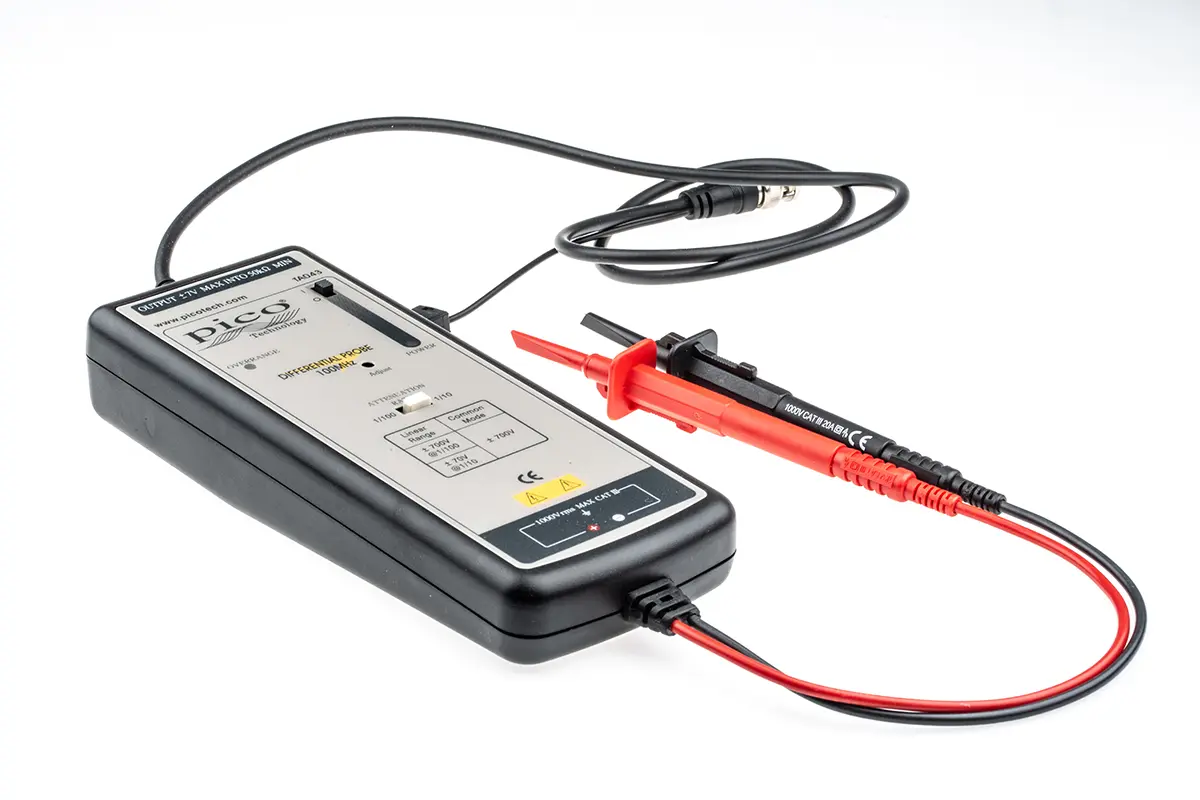

Pico Technology TA TA043 Oszilloskoptastkopf Differenzial 100 MHz 700 V BNC

Oszilloskoptastkopf Pico TechnologyDie Pico Technology TA043 Oszilloskoptastkopf ist eine aktive Differenzialsonde, geeignet für Hochspannungs-Gleichtaktspannungsmessanwendungen bis ±7000 V. Er kann mit einer Signalgeschwindigkeit von bis zu 100 MHz verwendet werden. Diese Differenzialsonde erweitert die Funktionalität von Standard-Oszilloskopen mit einseitigem Eingang, um eine sichere und genaue Methode zur Durchführung von Hochspannungs-Differenzmessungen zu ermöglichen.Eigenschaften und VorteileBandbreite ist DC bis 100 MHz (-3 dB) Das Dämpfungsverhältnis beträgt 10:1/100:1 Genauigkeit beträgt ±2 % Die Eingangsimpedanz beträgt 4 MOhm ll7pF auf jeder Seite zur Erde Der Differenzialbereich beträgt (10:1) ±70 V (DC + Peak AC) oder 70 V eff Die maximale Differenz beträgt (100:1) ±700 V (DC + Peak AC) oder 500 V eff Gleichtaktbereich: ±700 V (DC + Peak AC) oder 500 V eff (10:1 und 100:1) Absolute maximale Spannung beträgt ±1000 V eff. Kat. III 10:1 und 100:1) Die Schwingung beträgt ±7 V in 50-Kohm-Last Offset (typisch) beträgt< ±5 mV Rauschen (typisch) ist 0,9 mVRMS Quellimpedanz ist 50 CMRR (typisch) ist 85 dB bei 50 Hz und 55 dB bei 1 MHz Umgebungstemperaturbereich zwischen -10 °C und 40 °C. Anforderung an die Stromversorgung: 4 x AA-Zelle oder 6 V dc / 200 mA Netzadapter oder geregelter 9 V dc / 120 mA NetzadapterAnwendungenSichere Messung im Stromkreis Erfassung von symmetrischen Differenzialsignalen mit niedriger Geschwindigkeit, die in seriellen Kommunikationsbussen zu finden sind Transienten in Schaltnetzteilen, Wechselrichtern und Motorantrieben, elektronischen Vorschaltgeräten und CRT-Displays Signale im MilliV-Bereich von Sensoren und anderen MessgerätenZertifizierungenIEC-1010.1 IEC-1010.2-031 CAT III Verschmutzungsgrad 2.
