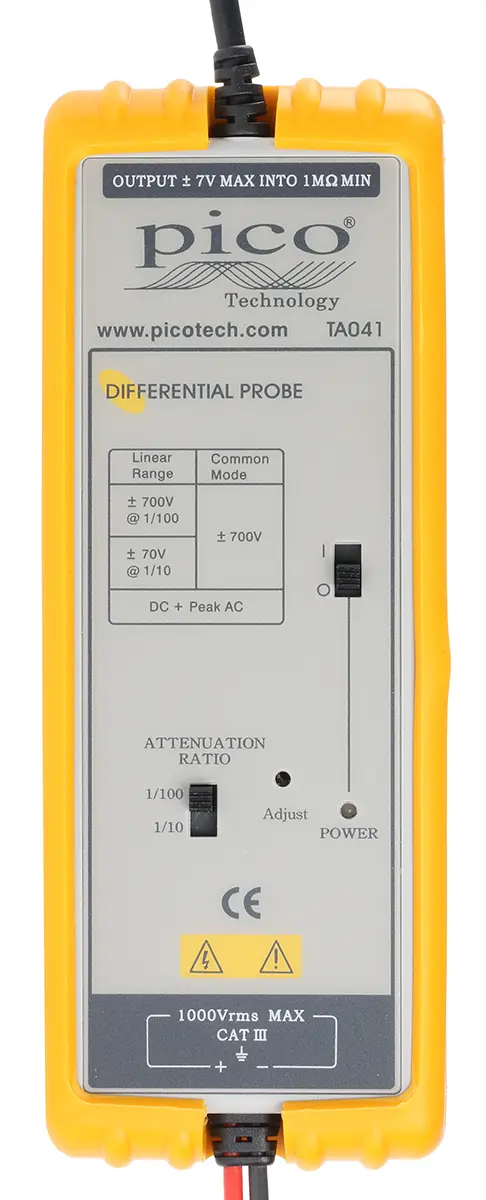

Pico Technology TA TA041 Oszilloskoptastkopf Differenzial 25 MHz 700 V BNC

Oszilloskoptastkopf Pico TechnologyDie Pico Technology TA041 Oszilloskoptastkopf ist eine aktive Differenzialsonde, geeignet für Hochspannungs-Gleichtaktspannungsmessanwendungen bis ±700 V. Er kann mit einer Signalgeschwindigkeit von bis zu 25 Hz verwendet werden. Diese Differenzialsonde erweitert die Funktionalität von Standard-Oszilloskopen mit einseitigem Eingang, um eine sichere und genaue Methode zur Durchführung von Hochspannungs-Differenzmessungen zu ermöglichen.Eigenschaften und VorteileBandbreite ist DC bis 25 MHz (-3 dB) Das Dämpfungsverhältnis beträgt 10:1/100:1 Genauigkeit beträgt ±2 % Die Eingangsimpedanz beträgt 4 MOhm ll5,5 pF auf jeder Seite zur Erde Der Differenzialbereich beträgt (10:1) ±70 V (DC + Peak AC) oder 70 V eff Die maximale Differenz beträgt (100:1) ±700 V (DC + Peak AC) oder 700 V eff Gleichtaktbereich: ±700 V (DC + Peak AC) oder 700 V eff (10:1 und 100:1) Absolute maximale Spannung beträgt ±1400 V (DC + Peak AC) oder 1000 V eff (10:1 und 100:1) Die Schwingung beträgt ±7 V in 2 kOhm Last Offset (typisch) beträgt< ±5 mV Rauschen (typisch) ist 0,7 mVRMS Die Quellimpedanz beträgt 1 Ohm bei 1 kHz und 8 Ohm bei 20 kHz CMRR (typisch) ist 86 dB bei 50 Hz und 66 dB bei 1 MHz Umgebungstemperaturbereich zwischen -10 °C und 40 °C. Anforderung an die Stromversorgung: 4 x AA-Zelle oder 6 V dc / 60 mA Netzadapter oder geregelter 9 V dc / 40 mA NetzadapterAnwendungenSichere Messung im Stromkreis Erfassung von symmetrischen Differenzialsignalen mit niedriger Geschwindigkeit in seriellen Kommunikationsbussen Transienten in Schaltnetzteilen, Wechselrichtern und Motorantrieben, elektronischen Vorschaltgeräten und CRT-Displays Signale im MilliV-Bereich von Sensoren und anderen MessgerätenZertifizierungenIEC-1010.1 IEC-1010.2-031 CAT III Verschmutzungsgrad 2.
