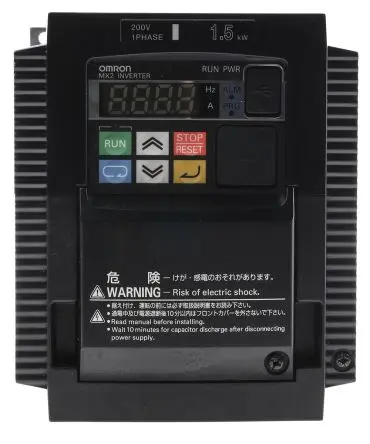

Omron 3G3MX2 1-Phasen Frequenzumrichter 1.5 kW 240V 17.5 A 400Hz

Der Omron 3G3MX2-AB015-EV2 ist ein kompakter und hochdynamischer Vrequenzumrichter aus der technologisch führenden MX2-Serie. Er wurde speziell für die präzise, sensorlose Vektorregelung (Sensorless Vector Control) von Drehstrommotoren im industriellen Umfeld entwickelt. Der Frequenzumrichter ist für den Betrieb an einem einphasigen 200- bis 240-V-Netz ausgelegt und bietet ein außergewöhnlich hohes Anlaufdrehmoment von bis zu 200 % direkt ab einer Frequenz von 0,5 Hz. Dank seiner integrierten Sicherheitsfunktionen nach aktuellen Maschinenrichtlinien (wie dem sicheren Halt nach PL d) sowie der integrierten Logikprogrammierung (Drive Programming) lassen sich dezentrale Steuerungsaufgaben flexibel und direkt im Antrieb realisieren, ohne dass eine externe SPS zwingend erforderlich ist.

Produktvorteile

• Hervorragende sensorlose Vektorregelung: Garantiert eine präzise Drehmoment- und Geschwindigkeitskontrolle im gesamten Drehzahlbereich, selbst bei plötzlichen Lastwechseln und nahe dem Stillstand.
• Integrierte Sicherheitsfunktionen: Erfüllt standardmäßig die Anforderungen für die Not-Aus-Abschaltung (Stopp-Kategorie 0 nach EN 60204) sowie das Performance Level PL d (Kategorie 3 nach EN ISO 13849-1) inklusive Rückführ-Ausgang (EDM).
• Zweifache Leistungsbewertung (Dual Rating): Der Umrichter lässt sich flexibel für anspruchsvolle Anwendungen mit hoher Überlast (CT – Heavy Duty) oder für lüfter-/pumpenähnliche Lasten mit geringerer Überlast (VT – Normal Duty) parametrieren.
• Integrierter Bremschopper: Ermöglicht den direkten Anschluss von externen Bremswiderständen, um generatorische Energie bei schnellen Verzögerungsrampen sicher abzuführen.
• On-Board-Kommunikation und E/A: Standardmäßig mit einer Modbus-RTU-Schnittstelle ausgestattet und erweiterbar durch diverse Feldbus-Optionen. Es stehen 7 programmierbare Digitaleingänge, 2 Analogeingänge sowie vielseitige Ausgänge zur Verfügung.

Anwendungsbereiche

• Maschinenbau und Fördertechnik: Präzise Geschwindigkeitssteuerung von Transportbändern, Rollenbahnen, Sortieranlagen und Verpackungsmaschinen.
• Pumpen und Ventilatoren: Energieeffiziente Drehzahlregelung in der Wasserversorgung oder Lufttechnik unter Ausnutzung der VT-Leistungsdaten (Variable Torque).
• Produktions- und Handlingsysteme: Zuverlässiger Einsatz in Mischern, Wicklern oder dezentralen Achsantrieben, bei denen eine präzise Drehmomentkontrolle und Sicherheitsfunktionen vorgeschrieben sind.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche Motornennleistung und Ströme unterstützt dieser Frequenzumrichter? Die Leistungsdaten hängen von der Betriebsart ab:

• Heavy Duty (CT): Empfohlene Motorleistung von 1,5 kW bei einem Ausgangsnennstrom von 8,0 A (maximale Überlast von 150 % für 60 Sekunden).
• Normal Duty (VT): Empfohlene Motorleistung von 2,2 kW bei einem Ausgangsnennstrom von 9,6 A (maximale Überlast von 120 % für 60 Sekunden).

Mit welcher Eingangsspannung wird das Gerät betrieben und wie hoch ist die Ausgangsfrequenz? Der Umrichter benötigt eine einphasige Eingangsspannung von 1 x 200 V bis 240 V AC (+10 % / -15 %). Die maximale Ausgangsfrequenz des Geräts beträgt 400 Hz, wodurch sich auch hochtourige Spindeln oder Spezialmotoren problemlos ansteuern lassen.

Besitzt der Frequenzumrichter ein integriertes EMV-Filter? Nein, das EMV-Netzfilter ist bei diesem spezifischen Modell nicht fest im Gehäuse integriert. Für den normgerechten Betrieb in industriellen oder Wohnumgebungen wird die Verwendung des zugehörigen externen Unterbau-Netzfilters vom Typ AX-FIM1024-RE-IP20 empfohlen.
