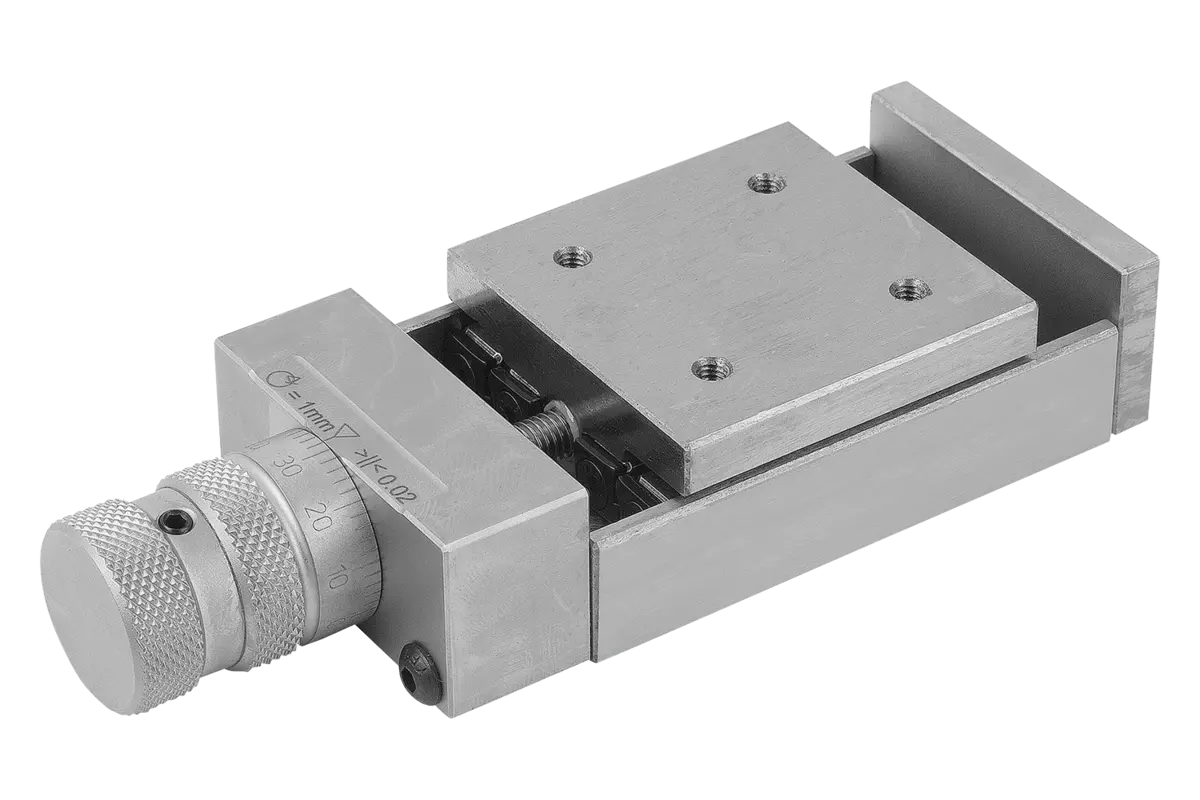

Norelem 21040-040045, Präzisions-Schlittenführung mit Mikrometerspindel

Präzisions-Schlittenführung

mit Mikrometerspindel | Grauguss

• Mikrometerrändel mit Skalenteilung 0,02 mm
• Ausgelegt für dynamische und statische Belastungen von bis zu 1130 N
• Verschiedene Baugrößen mit Hüben von 10 bis 150 mm
• Lebensdauer von über 1 Million Hüben
• Alle Außenflächen sind geschliffen

• Benennung: Präzisions-Schlittenführung
• Ausführung 1: mit Mikrometerspindel
• Ausführung 2: rollengelagert
• Material Grundkörper: Grauguss
• B=Breite: 40
• L=Plattenlänge: 45
• A: 20
• B1: 39,5
• C: 10
• D: 13
• E: 30
• E1: 15*
• F N: 183
• H: 6,5
• I: 13
• L1: 30
• M: M3
• Mx Nm: 1
• My Nm: 3
• Mz Nm: 2
• N: M3
• O: 12
• R: 3
• RoHS: true
• Spindel: M5x0,5
• T: 16
• TA: 4
• Tl: 4
• U2: 25
• Z: 15x1
• Z1: 15
