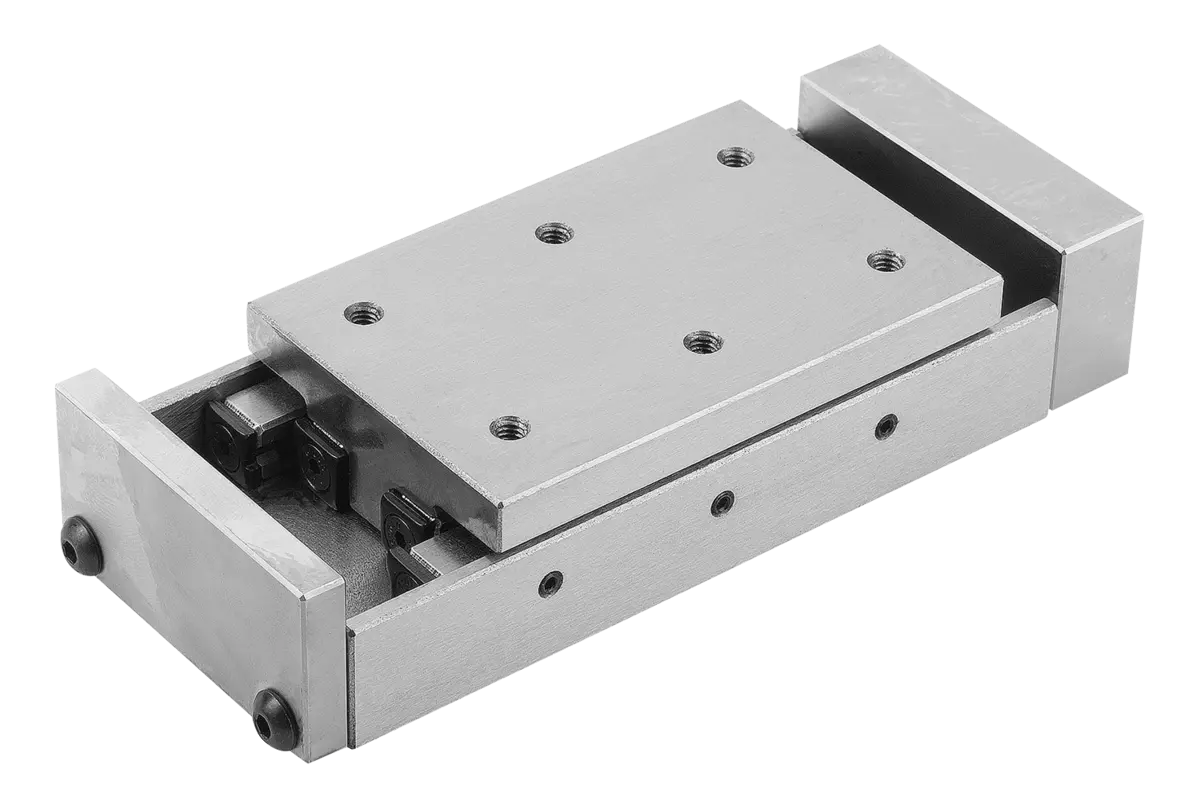

Norelem 21038-040090, Präzisions-Schlittenführung rollengelagert, Grauguss

Präzisions-Schlittenführung

rollengelagert | Grauguss

• Schlittenlagerung in gehärteten und geschliffenen Prismenführungen
• Ausgelegt für dynamische und statische Belastungen von bis zu 990 N
• Lebensdauer von über 1 Million Hüben
• Verschiedene Baugrößen mit Hüben von 25 bis 100 mm
• Alle Außenflächen sind geschliffen

• Benennung: Präzisions-Schlittenführung
• Ausführung 1: rollengelagert
• Ausführung 2: mit Endplatten
• Material Grundkörper: Grauguss
• B=Breite: 40
• L=Plattenlänge: 90
• A: 20
• B1: 39,5
• C: 40
• D: 13
• E: 30
• E1: 15
• F N: 77
• H: 6,5
• I: 13
• L1: 45
• M: M3
• Mx Nm: 1
• My Nm: 3
• Mz Nm: 2
• N: M3
• O: 12
• R: 3
• RoHS: true
• TA: 8
• Tl: 6
• Z: 15x2
• Z1: 30
