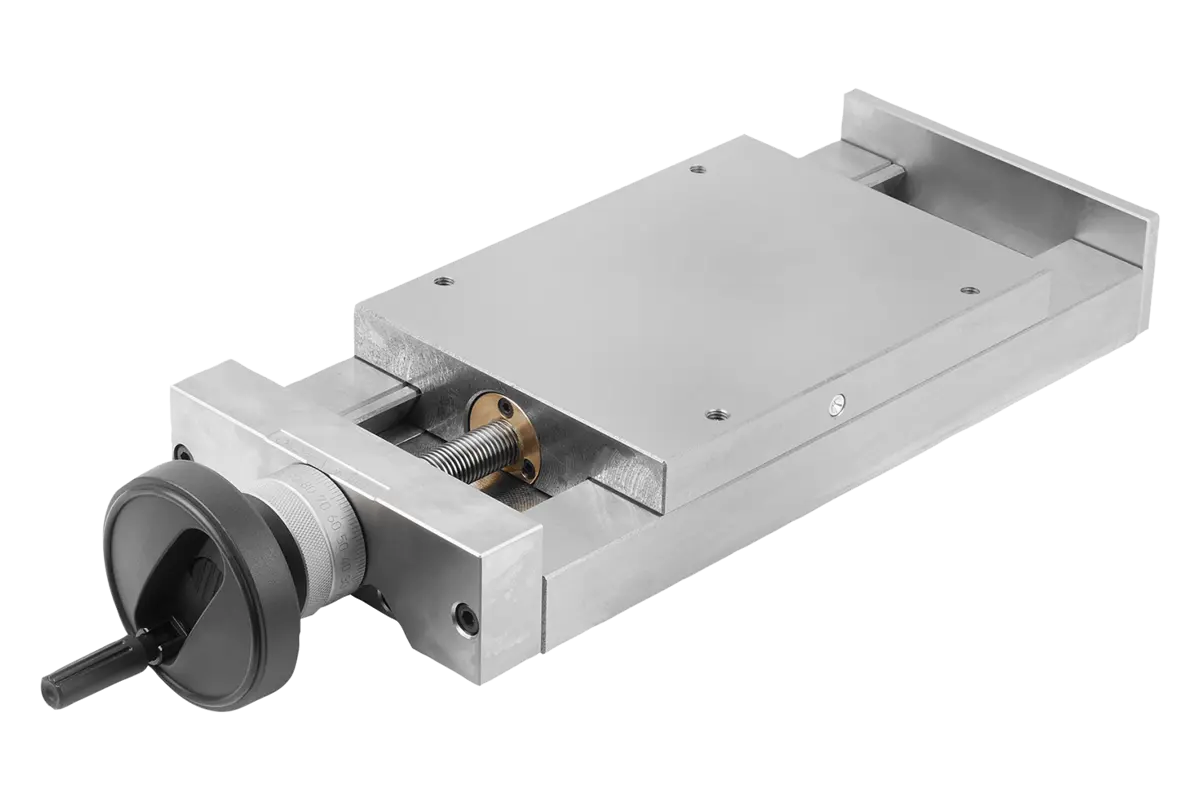

Norelem 21033-150310, Schwalbenschwanz-Schlittenführung mit Mikrometerspindel

Schwalbenschwanz-Schlittenführung

mit Mikrometerspindel | Grauguss

• Skalenring mit Skalenteilung 0,02 mm
• Ausgelegt für dynamische Belastungen von bis zu 917 N
• Lebensdauer von über 1 Million Hüben
• Verschiedene Baugrößen mit Hüben von 50 bis 100 mm
• Alle Außenflächen sind geschliffen

• Benennung: Schwalbenschwanz-Schlittenführung
• Ausführung 1: mit Mikrometerspindel
• Ausführung 2: mit Handrad
• Material Grundkörper: Grauguss
• B=Breite: 150
• L=Plattenlänge: 310
• A: 50
• B1: 149
• C: 100
• D: 29,5
• E: 130
• F N: 868
• I: 35,5
• L1: 200
• M: M8
• Mx Nm: 53
• My Nm: 169
• Mz Nm: 58
• N: M8
• O: 28
• R: 8
• RoHS: true
• S: 80
• Spindel: Tr 16x2
• TA: 6
• Tl: 4
• U1: 100
