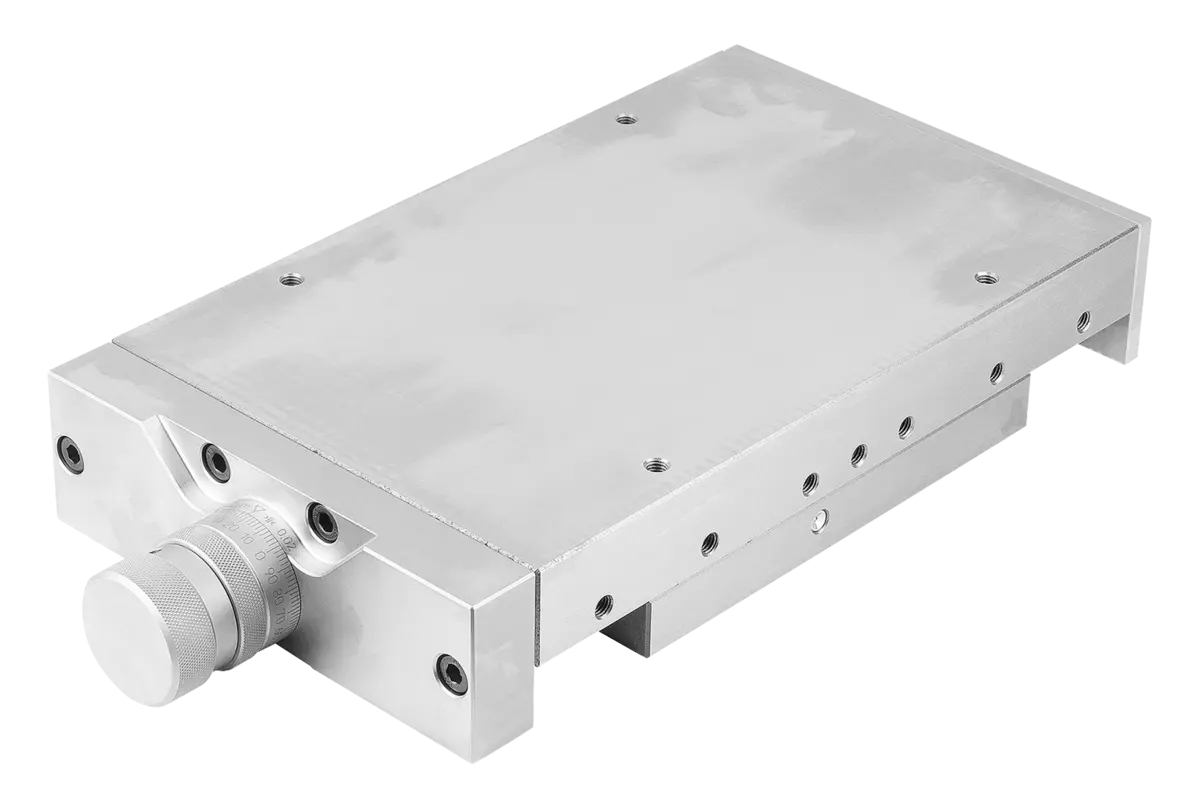

Norelem 21032-200310, Schwalbenschwanz-Schlittenführung mit Mikrometerspindel

Schwalbenschwanz-Schlittenführung

mit Mikrometerspindel | Grauguss

• Mikrometerrändel mit Skalenteilung 0,02 mm
• Ausgelegt für dynamische Belastungen von bis zu 1078 N
• Lebensdauer von über 1 Million Hüben
• Verschiedene Baugrößen mit Hüben von 25 bis 100 mm
• Alle Außenflächen sind geschliffen

• Benennung: Schwalbenschwanz-Schlittenführung
• Ausführung 1: mit Mikrometerspindel
• Material Grundkörper: Grauguss
• B=Breite: 200
• L=Plattenlänge: 310
• A: 60
• B1: 199
• C: 100
• D: 37
• E: 170
• F N: 1078
• I: 41,5
• K: 47
• L1: 200
• M: M8
• Mx Nm: 66
• My Nm: 283
• Mz Nm: 71
• N: M8
• O: 28
• R: 8
• RoHS: true
• Spindel: Tr 16x2
• TA: 4
• Tl: 4
• U2: 53
