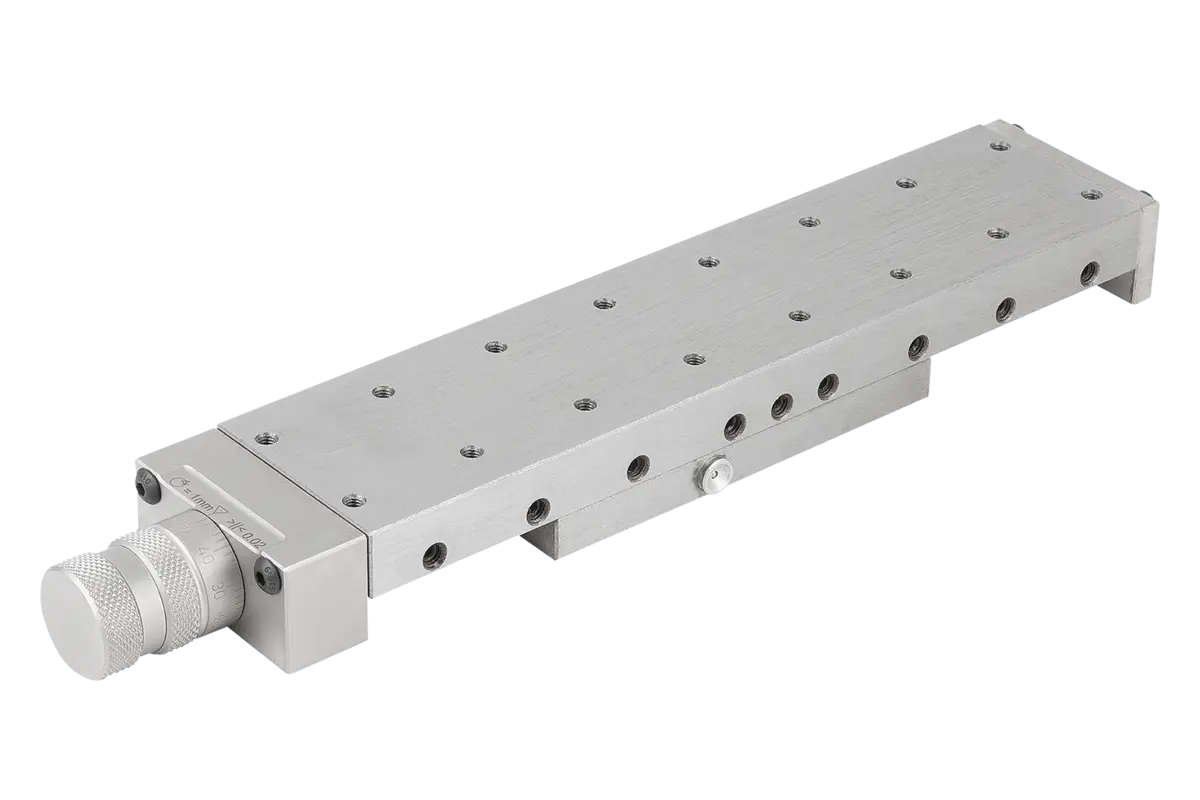

Norelem 21032-050205, Schwalbenschwanz-Schlittenführung mit Mikrometerspindel

Schwalbenschwanz-Schlittenführung

mit Mikrometerspindel | Grauguss

• Mikrometerrändel mit Skalenteilung 0,02 mm
• Ausgelegt für dynamische Belastungen von bis zu 1078 N
• Lebensdauer von über 1 Million Hüben
• Verschiedene Baugrößen mit Hüben von 25 bis 100 mm
• Alle Außenflächen sind geschliffen

• Benennung: Schwalbenschwanz-Schlittenführung
• Ausführung 1: mit Mikrometerspindel
• Material Grundkörper: Grauguss
• B=Breite: 50
• L=Plattenlänge: 205
• A: 25
• B1: 49,5
• C: 100
• D: 15
• E: 28
• F N: 114
• I: 17,6
• K: 23
• L1: 100
• M: M4
• Mx Nm: 7
• My Nm: 12
• Mz Nm: 8
• N: M5
• O: 19
• R: 6
• RoHS: true
• Spindel: M6x1
• TA: 16
• Tl: 8
• U2: 31
