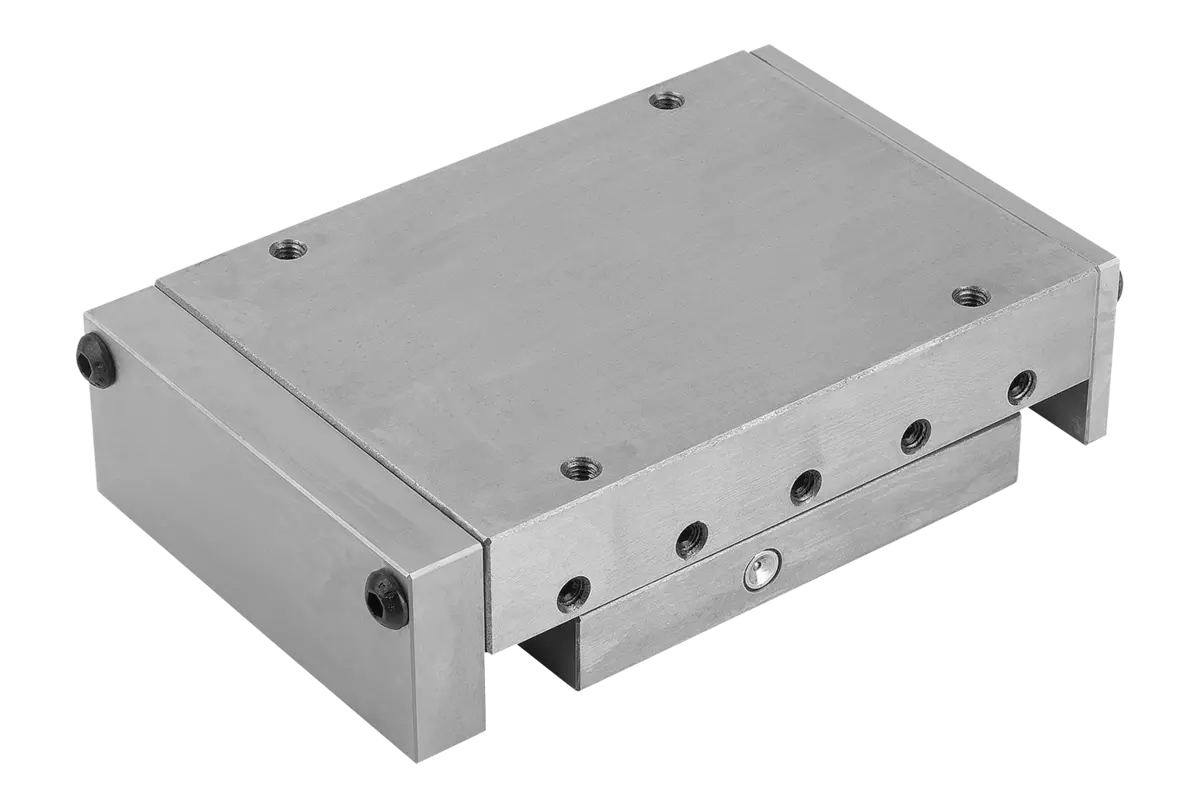

Norelem 21031-075105, Schwalbenschwanz-Schlittenführung mit Endanschlägen

Schwalbenschwanz-Schlittenführung

mit Endanschlägen | Grauguss

• Ausgelegt für dynamische Belastungen von bis zu 395 N
• Lebensdauer von über 1 Million Hüben
• Verschiedene Baugrößen mit Hüben von 25 bis 100 mm
• Alle Außenflächen sind geschliffen

• Benennung: Schwalbenschwanz-Schlittenführung
• Ausführung 1: mit Endanschlägen
• Material Grundkörper: Grauguss
• B=Breite: 75
• L=Plattenlänge: 105
• A: 32
• B1: 74,5
• C: 25
• D: 19,5
• E: 62
• F N: 290
• I: 22,5
• L1: 75
• M: M5
• Mx Nm: 5
• My Nm: 19
• Mz Nm: 6
• N: M5
• O: 15
• R: 6
• RoHS: true
• TA: 4
• Tl: 4
