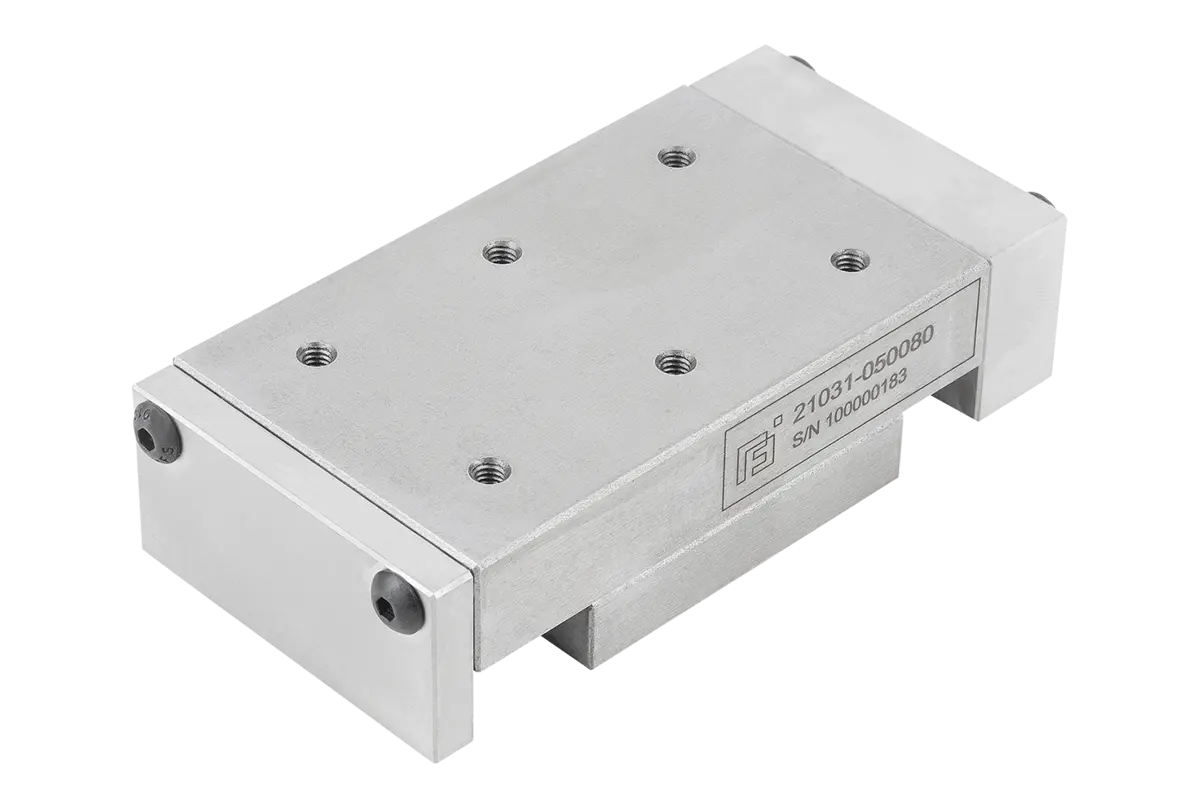

Norelem 21031-050080, Schwalbenschwanz-Schlittenführung mit Endanschlägen

Schwalbenschwanz-Schlittenführung

mit Endanschlägen | Grauguss

• Ausgelegt für dynamische Belastungen von bis zu 395 N
• Lebensdauer von über 1 Million Hüben
• Verschiedene Baugrößen mit Hüben von 25 bis 100 mm
• Alle Außenflächen sind geschliffen

• Benennung: Schwalbenschwanz-Schlittenführung
• Ausführung 1: mit Endanschlägen
• Material Grundkörper: Grauguss
• B=Breite: 50
• L=Plattenlänge: 80
• A: 25
• B1: 49,5
• C: 25
• D: 15
• E: 28
• F N: 109
• I: 17,6
• L1: 50
• M: M4
• Mx Nm: 2
• My Nm: 6
• Mz Nm: 2
• N: M5
• O: 14
• R: 6
• RoHS: true
• TA: 6
• Tl: 4
