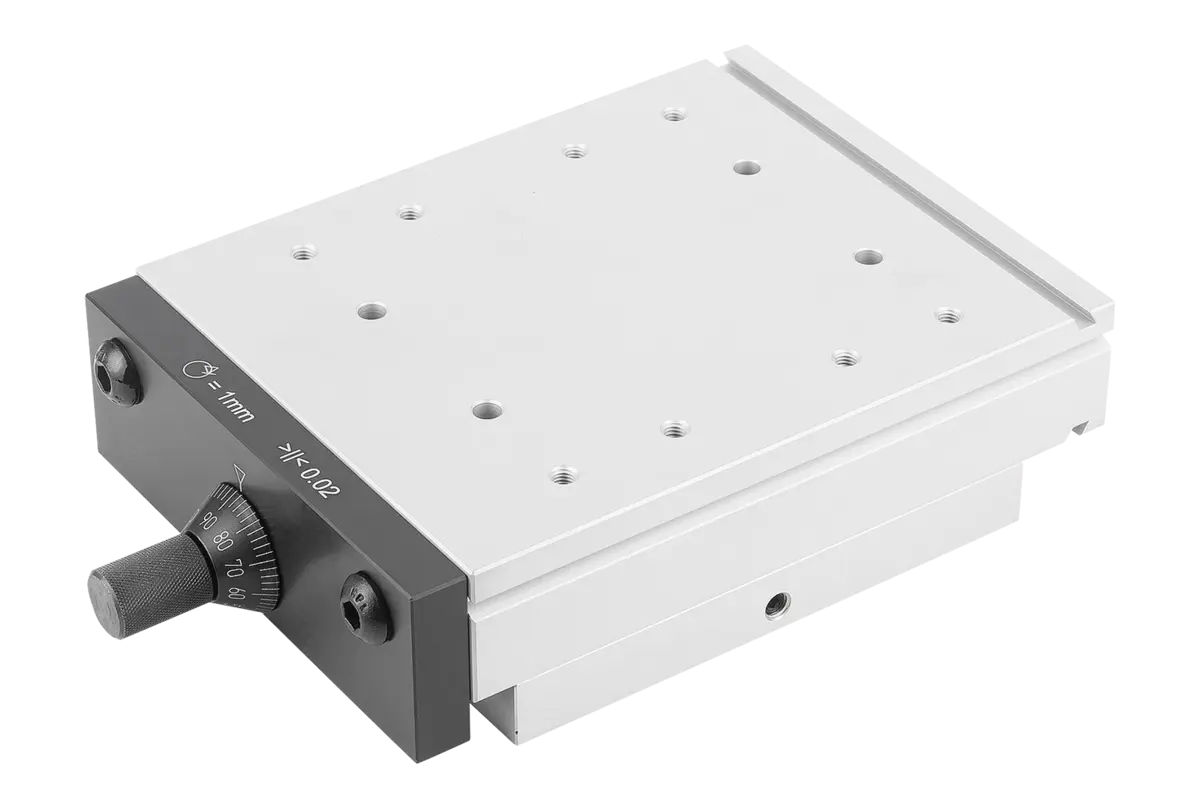

Norelem 21000-120175, Schwalbenschwanz-Schlittenführung mit Mikrometerspindel

Schwalbenschwanz-Schlittenführung

mit Mikrometerspindel | Aluminium

• Zur Einstellung unter anderem von Bearbeitungseinheiten oder Messkameras
• Verschiedene Baugrößen mit Hüben von 5 bis 100 mm
• Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz
• Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung
• Führungen spielfrei

• Benennung: Schwalbenschwanz-Schlittenführung
• Ausführung 1: mit Mikrometerspindel
• Material Grundkörper: Aluminium
• B=Breite: 120 -0,5
• L=Länge: 175
• A: 45
• B1: 119
• B2: 60
• D: 30
• D für Schraube: M5
• E: 90
• E1: 40
• E2: 25
• F N: 1500
• H: 30
• Hub S: 50
• I: 29
• K: 26
• K1: 14,3
• L1: 120
• L2: 197,3
• L3: 217,3
• M1: M5
• MA: M5x10
• MI: M5x10
• Mx Nm: 30
• My Nm: 45
• Mz Nm: 18
• N: M6
• O: 12
• RoHS: true
• Spindel: M10x1
• TA: 8
• Tl: 12
• Y: 18,5
