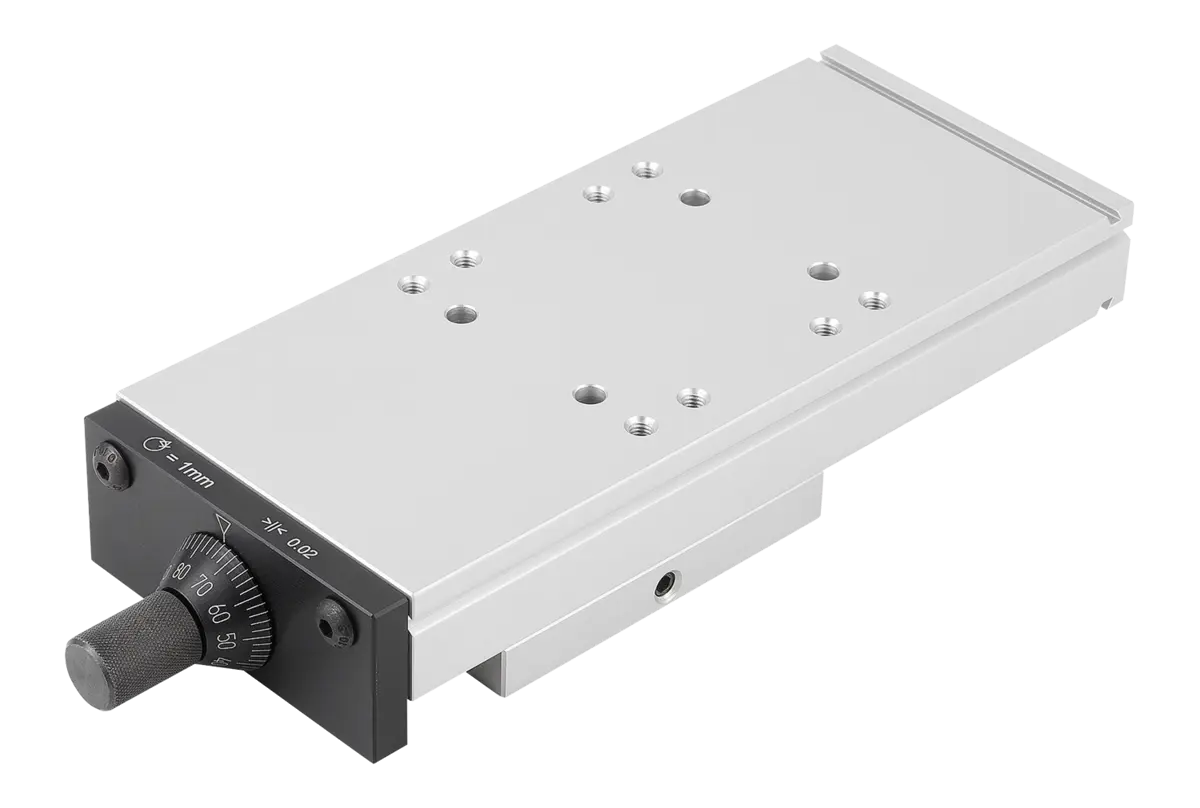

Norelem 21000-080185, Schwalbenschwanz-Schlittenführung mit Mikrometerspindel

Schwalbenschwanz-Schlittenführung

mit Mikrometerspindel | Aluminium

• Zur Einstellung unter anderem von Bearbeitungseinheiten oder Messkameras
• Verschiedene Baugrößen mit Hüben von 5 bis 100 mm
• Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz
• Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung
• Führungen spielfrei

• Benennung: Schwalbenschwanz-Schlittenführung
• Ausführung 1: mit Mikrometerspindel
• Material Grundkörper: Aluminium
• B=Breite: 80 -0,5
• L=Länge: 185
• A: 34
• B1: 79
• B2: 40
• D: 23
• D für Schraube: M5
• E: 60
• E1: 34
• E2: 13
• F N: 750
• H: 23
• Hub S: 100
• I: 22,5
• K: 26
• K1: 14,3
• L1: 80
• L2: 203,3
• L3: 223,3
• M1: M5
• MA: M5x10
• MI: M5x7,5
• Mx Nm: 8
• My Nm: 22
• Mz Nm: 7
• N: M6
• O: 8
• Spindel: M10x1
• TA: 8
• Tl: 12
• Y: 14
