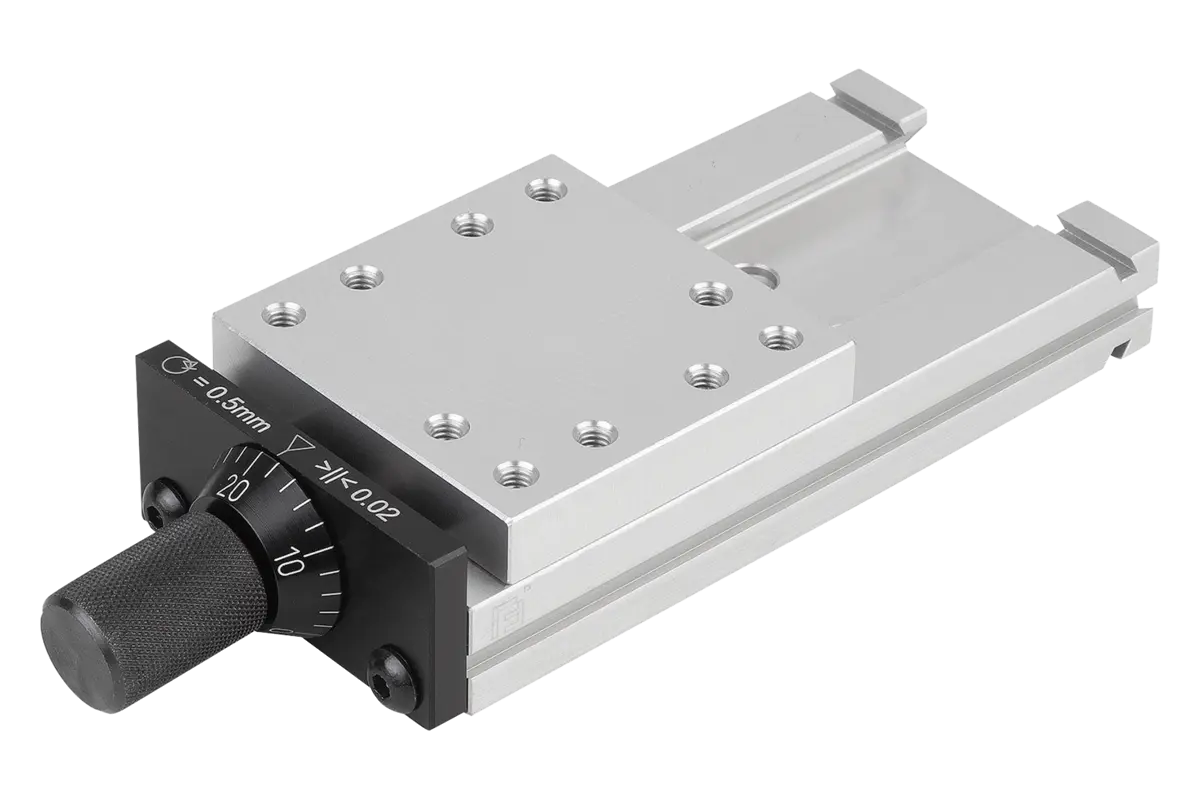

Norelem 21000-050067, Schwalbenschwanz-Schlittenführung mit Mikrometerspindel

Schwalbenschwanz-Schlittenführung

mit Mikrometerspindel | Aluminium

• Zur Einstellung unter anderem von Bearbeitungseinheiten oder Messkameras
• Verschiedene Baugrößen mit Hüben von 5 bis 100 mm
• Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz
• Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung
• Führungen spielfrei

• Benennung: Schwalbenschwanz-Schlittenführung
• Ausführung 1: mit Mikrometerspindel
• Material Grundkörper: Aluminium
• B=Breite: 50 -0,3
• L=Länge: 67
• A: 23
• B1: 49,4
• B2: 25
• D: 14,5
• D für Schraube: M4
• E: 38
• E1: 16
• E2: 11
• F N: 540
• H: 14,5
• Hub S: 12
• I: 15,6
• K: 22
• K1: 14,3
• L1: 50
• L2: 78,2
• L3: 98,2
• M1: M4
• MA: M4x8
• MI: M4x6
• Mx Nm: 2,5
• My Nm: 8
• Mz Nm: 2,3
• N: M4
• O: 5
• Spindel: M5x0,5
• TA: 8
• Tl: 10
• Y: 11,5
