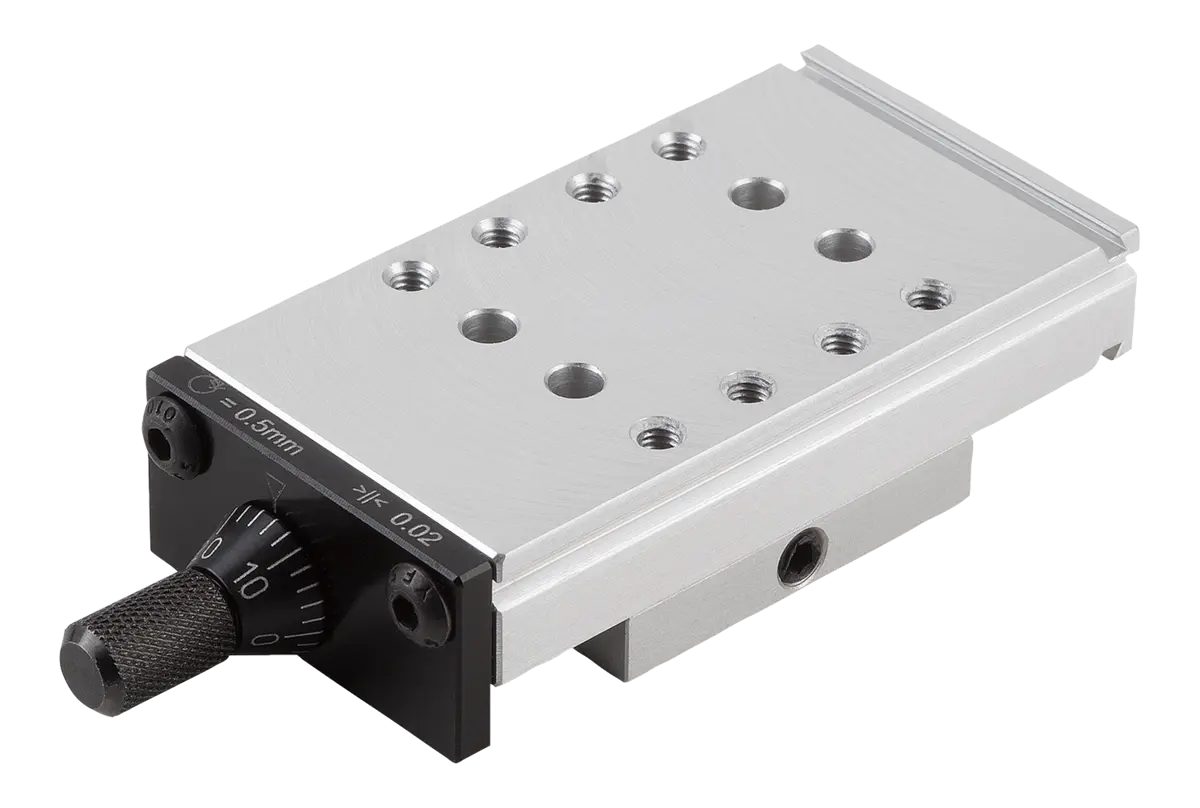

Norelem 21000-030040, Schwalbenschwanz-Schlittenführung mit Mikrometerspindel

Schwalbenschwanz-Schlittenführung

mit Mikrometerspindel | Aluminium

Zur Einstellung unter anderem von Bearbeitungseinheiten oder Messkameras
Verschiedene Baugrößen mit Hüben von 5 bis 100 mm
Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz
Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung
Führungen spielfrei

Benennung: Schwalbenschwanz-Schlittenführung
Ausführung 1: mit Mikrometerspindel
Material Grundkörper: Aluminium
B=Breite: 30 -0,3
L=Länge: 40
A: 15
B1: 29,6
B2: 13
D: 9,8
D für Schraube: M3
E: 23
E1: 8
E2: 7,5
F N: 350
H: 9,8
Hub S: 5
I: 9,8
K: 10
K1: 6,3
L1: 30
L2: 48,2
L3: 58,2
M1: M3
MA: M3x4,5
MI: M3x4,5
Mx Nm: 1,1
My Nm: 4
Mz Nm: 1
N: M4
O: 3
Spindel: M5x0,5
TA: 8
Tl: 10
Y: 5,8
