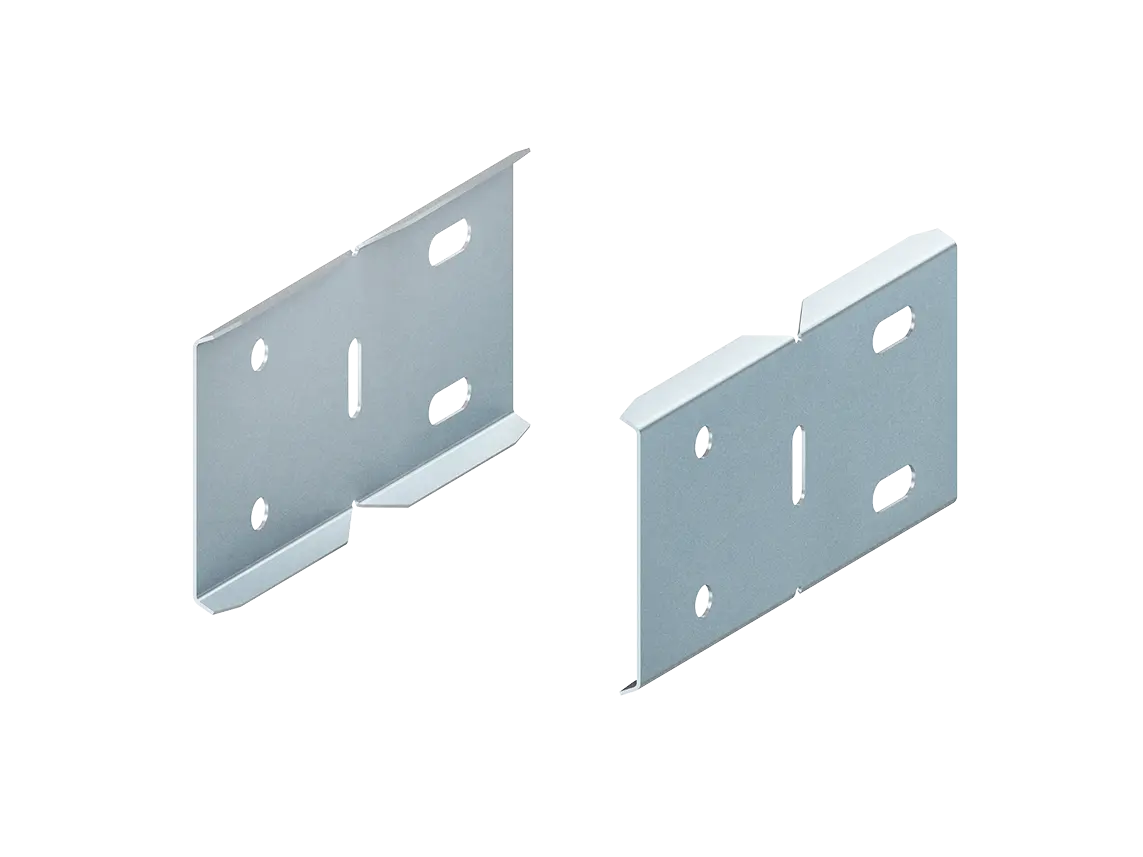

Stoßstellenverbinder Edelstahl Werkstoff-Nr. 1.4401, 1.4404

Stoßstellenverbinder, horizontal, schraublos, für horizontale Richtungsänderungen und eine an der Stoßstelle in Längsrichtung fluchtende Verbindung der Kabelleiter und deren Formstücke. Bei der Montage der Kabelleiter ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. Des Weiteren ist zu beachten, dass die Langlöcher der Verbinder auf der Seite der Stoßstelle angeordnet werden, auf der sich der Ausleger befindet. Als Montagehilfe dient die Montagezange ULP 100. Die Verbinderlochungen ermöglichen eine dauerhafte Befestigung und stellen sicher, dass sich das Material ausdehnen kann. Um eine ordnungsgemäße Montage zu gewährleisten, sind bei hoher Belastung 4 Schrauben FKM 6X20 E4 je Verbinder anzubringen. Verwendbar für : GFK-Kabelleiter UL 100... GFK-Kabelleiter ULL 100... sowie deren Formstücke Bedarf : 1 Paar (2 Stück) je Stoßstelle Abmessungen (ca. Maße) H x L : 90 x 150 mm Materialstärke t : 1,5 mm Befestigungslochung, zweireihig : Ø 8 mm und 8x20 mm mittiger Abstand : 45 mm Reihenabstand : 40 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L. AISI 316L
