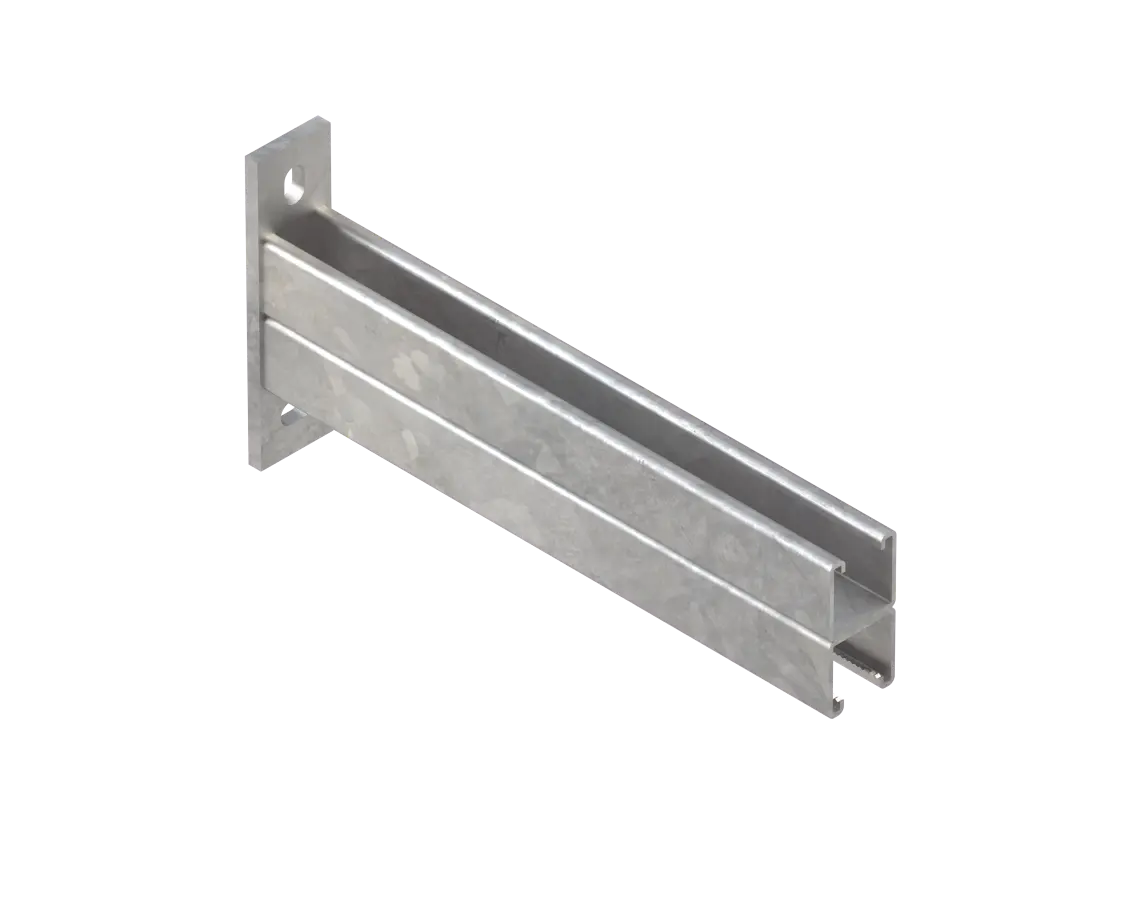

Ausleger Strut 41x82x500 mm, Stahl, feuerverzinkt DIN EN ISO 1461

Hängestiel und Wandausleger STRUT, schwere Ausführung, mit angeschweißter Kopfplatte, C-Profile ungelocht. als Hängestiel System HKC 96ZD/..., für STRUT Ausleger HKC 96Z/..., zur ein- und beidseitigen (horizontal auf gleicher Höhe bzw. höhenversetzt) Verlegung. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=30 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. . als Wandausleger zur beidseitigen Bestückung horizontal um 180° gedreht verwendbar, für Wandmontage, erforderliches Befestigungszubehör für Gitterrinnen, Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Die Einleitung der Lasten in das Bauwerk ist mit der Bauleitung abzustimmen. Die jeweils gültigen Richtlinien und Bestimmungen sind zu beachten. . als Hängestiel Verwendung für : Ausleger HKC 96Z/... ≤ 650 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 166 x 45 x 8 mm Befestigungslochung : 12,5 x 20 mm mittiger Abstand : 121 mm doppel C-Profil : 41 x 82 mm Schlitzweiten : 22 mm Gesamtlänge L inkl. Kopfplatte : 508 mm . als Wandausleger Abmessungen (ca. Maße) Auflagehöhe H : 124 mm Breite B : 45 mm Auflagelänge L : 500 mm doppel C-Profil : 41 x 82 mm Schlitzweiten : 22 mm Tragfähigkeit Ausleger F bei L/2 : 7 kN Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
