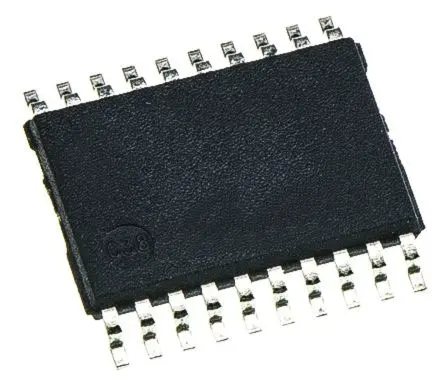

Nexperia IC Flip-Flop 8, 74LVC, Tri-State, Einseitig, TSSOP, 20-Pin

Der 74LVC574A ist ein oktaler D-Flipflop mit separaten D-Eingängen für jeden-Flipflop und Tri-State-Ausgänge für Bus-basierte Anwendungen. Alle Flip-Flops weisen einen Taktimpuls- (CP) und Ausgangsfreigabeeingänge (OE) auf. Die acht Flipflops speichern den Zustand ihrer unabhängigen D-Eingänge, die die Setup- und Haltezeit-Anforderungen an den LOW-to-HIGH-Taktimpulsübergang (CP) erfüllen. Wenn der Ausgangsfreigabeeingang (OE) NIEDRIG ist, ist der Inhalt der acht Flipflops an den Ausgängen verfügbar. Wenn der Ausgangsfreigabeeingang (OE) HOCH ist, schalten die Ausgänge in den hochohmigen AUS-Zustand. Betrieb des Ausgangsfreigabeeingangs (OE) hat keine Auswirkung auf den Zustand des Flip-Flops.Gemischte 5 V- und 3,3-V-AnwendungenEine verbesserte Signalintegrität mit integrierten AbschlusswiderständenHohe StörfestigkeitDurchfluss-Pin-Ausgang für einfaches LayoutGroßer EingangsspannungsbereichGeringe AusbreitungsverzögerungÜberspannungstolerante EingangsoptionenIntegrierte QuellabschlusswiderstandsoptionenBus-Hold-Optionen
