Microchip zum Einsatz mit Debugging- und Programmierungs-ARM-Cortex-M

Zum Einsatz mit = Debugging- und Programmierungs-ARM-Cortex-M

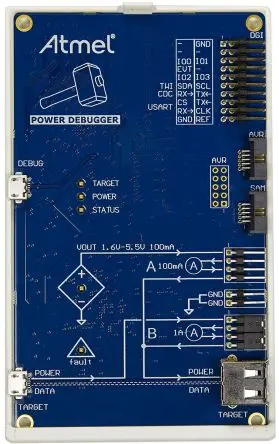

Power Debugger. Der Power Debugger ist ein leistungsfähiges Entwicklungstool zum Debuggen und Programmieren von AVR-Mikrocontrollern. Das Werkzeug nutzt UPDI-, JTAG-, PDI-, debugWIRE-, aWire-, TPI- oder SPI-Zielschnittstellen. Es nutzt JTAG- oder SWD-Zielschnittstellen für die ARM Cortex-M-basierten SAM-Mikrocontroller. Zusätzliche Merkmale des Power Debuggers sind zwei unabhängige Kanäle zur Stromerfassung zum Messen und Optimieren der Leistungsaufnahme. Ein virtueller COM-Anschluss CDC und Daten-Gateway-Kanäle sind im Lieferumfang enthalten und dienen dem Streaming von Daten aus einer SPI-, USART-, TWI- oder GPIO-Quelle an den Host-Computer. Der Power Debugger ist ein mit CMSIS-DAP kompatibler Debugger, der zwecks Echtzeitanalyse Leistungsmessungen und Daten vom Debuggen von Anwendungen an einen Datenvisualisierer streamt. Unterstützt UPDI-, JTAG-, SWD-, PDI-, TPI-, aWire-, SPI- und debugWIRE-Schnittstellen Spannung und Strom lassen sich gleichzeitig auf zwei unabhängigen Kanälen messen USB-Durchgangsanschluss zur einfachen Messung des Stromverbrauchs der mit USB-Stromversorgung betriebenen Zielplatine USB-Stromversorgung Einstellbare Netzteilfunktion 1,62 V bis 5,5 V ARM Cortex-Anschlussbelegung (10-polig) AVR JTAG-Steckverbinder-Anschlussbelegung Virtuelle COM-Anschlussschnittstelle CDC. Bestandteile des Power Debugger-Sets. Basiseinheit mit Rückwand aus Kunststoff USB-Kabel (2) Squid-Kabel, 10-adrig Flachbandkabel (10-poliger 50-mil-Steckverbinder und 6-poliger 100-mil-Steckverbinder) Adapterplatine (20-poliger 100-mil-Steckverbinder, 6-poliger 50-mil-Steckverbinder und 10-poliger 100-mil-Steckverbinder) Patchkabel (20-polig, 100 mil)
