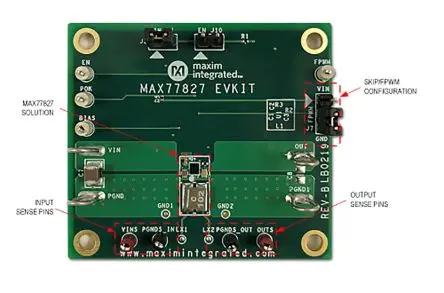

Maxim Integrated MAX77827 Evaluierungskit, MAX77827 Evaluierungskit Aufwärtswandler, für Max77827

Das Evaluierungskit MAX77827 (EV-Kit) von Maxim Integrated Products bietet ein bewährtes Design zur Evaluierung des MAX77827, eines 1,6-A-Abwärts-Aufwärtswandlers. Der IC ist in der Lage, 1,8 V bis 5,5 V ein- und Ausgangsspannung zwischen 2,3 und 5,3 V (über SEL-Stift) einzustellen. Die werkseitige Standard-Ausgangsspannung dieses EV-Kits ist auf 3,3 V eingestellt. Die Ausgangsspannung kann durch Ändern des SEL-Widerstandswerts (R3) eingestellt werden.Messpunkte für hochgenaue Messungen Zugängliche Prüfpunkte für EN, POK und OUTS Ausgangsspannung über SEL einstellbar
