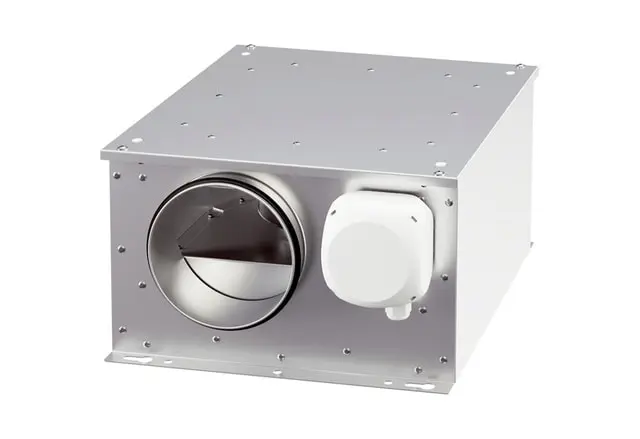

Schallgedämmte Lüftungsbox mit EC-Motor und ausschwenkbarem Ventilator, DN 160,

Merkmale  - Schallgedämmte Lüftungsbox mit EC-Motor und ausschwenkbarem Ventilator.  - Geringe Energieaufnahme dank EC-Technologie.  - Geringe, Leistungsaufnahme besonders im Regelbereich.  - Schnelle, kostengünstige Montage durch serienmäßige Befestigungswinkel.  - Verschraubter Gehäusedeckel mit Regendach.  - Für witterungsgeschützte Außenaufstellung geeignet.  - Anschlussstutzen saug- und druckseitig, für einen direkten Einbau in Lüftungsleitungen.  - Material: Stahlblech, verzinkt.  - Mit 40 mm schalldämmender glasseidenkaschierter Mineralwolle für erhöhte Ansprüche an besonders niedrige Geräuschpegel.  - Radiallaufräder mit rückwärtsgekrümmten Schaufeln.  - Einfache Reinigung dank abschraubbarem Deckel.

Förderrichtung  - Die Förderrichtung ist auf dem Ventilatorgehäuse durch einen Pfeil gekennzeichnet.

Motor  - Gleichstrommotor.  - Robuster Motor mit Kugellager, wartungsfrei.  - Wämeklasse F.  - Schutzart IP 54 bei fachgerechtem saug- und druckseitigem Anschluss sowie geschlossenem Gehäusedeckel.  - Drehzahlsteuerbar.

Montagehinweise  - Einbau in jeder Lage möglich.

Elektrischer Anschluss  - Frontseitiger Klemmkasten.  - Klemmkasten Schutzart IP 66.

Sicherheitshinweise  - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter anbringen.

Artikel: ESR 16-3 EC  - Fördervolumen: 580 m3/h  - Drehzahl: 4000 1/min  - Laufradtyp: radial  - Drehzahlsteuerbar: ja  - Bemessungsspannung: 230 V  - Netzfrequenz: 50 Hz / 60 Hz  - Nennleistung: 121 W  - IMax: 1 A  - Schutzart: IP 54  - Wärmeklasse: F  - Einbauort: Wand / Decke  - Einbaulage: senkrecht / waagerecht  - Material: Stahlblech, verzinkt  - Farbe: silber  - Gewicht: 12,1 kg  - Gewicht mit Verpackung: 13,5 kg  - Ventilator ausschwenkbar: ja  - Nennweite: 160 mm  - Breite: 386 mm  - Höhe: 232 mm  - Tiefe: 483 mm  - Breite mit Verpackung: 400
