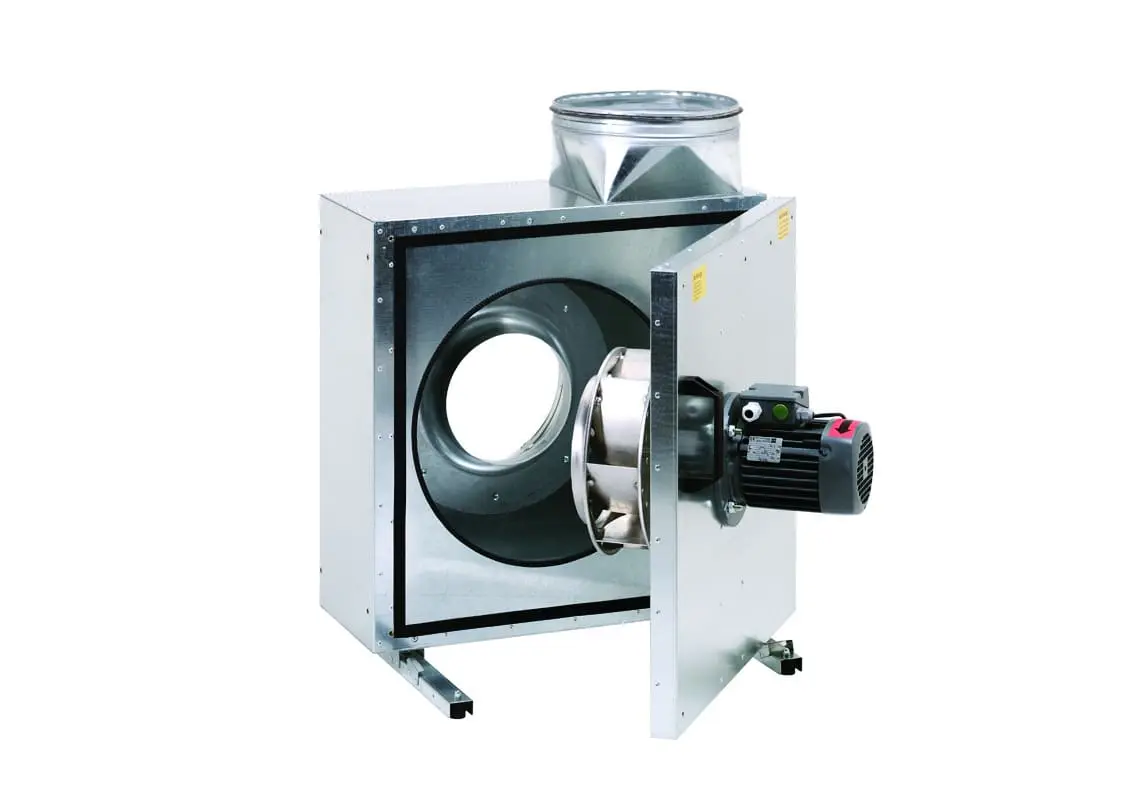

Schallgedämmte Abluftbox, Wechselstrom, neues Modell, DN355

Merkmale  - Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt.  - Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel.  - Förderung mittlerer bis großer Luftmengen bei hohen Widerständen.  - Unempfindlich gegen heiße Fördermedien bis 120° C.  - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen.  - Mit Montageschiene und 4 Schwingungsdämpfern.  - Ventilatoreinheit für Reinigung und Wartung ausschwenkbar.  - Motor außerhalb des Luftstroms platziert.  - Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt.  - Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln.

Motor  - Motor mittels Spannungsminderung durch Transformatoren regelbar.  - Thermokontakte sind auf Klemmen geführt.  - Motorvollschutz durch externes Auslösegerät vom Typ MAICO MVE 10.  - Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss.  - Drehzahlsteuerbar.

Montagehinweise  - Einbau mit Ausblasstutzen nach oben, rechts oder links.  - Bei Montage mit Ausblasstutzen nach rechts oder links zeigend ist der bauseitige Umbau der Revisionstür notwendig.

Elektrischer Anschluss  - Außenliegender Klemmenkasten mit Kabelverschraubung.

Sicherheitshinweise  - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter anbringen.

Artikel: EKR 35-2  - Fördervolumen: 5800 m3/h  - FördervolumenNenn: 2877 m3/h / im opt. Wirkungsgrad  - Druck pfs, Nenn: 493 Pa - im opt. Wirkungsgrad  - Drehzahl nNenn: 1359 1/min - im opt. Wirkungsgrad  - Drehzahl: 1450 1/min  - Drehzahlsteuerbar: ja  - Spannungsart: Wechselstrom  - Bemessungsspannung: 230 V  - Netzfrequenz: 50 Hz  - Nennleistung: 850 W / im opt. Wirkungsgrad  - INenn: 3,8 A / im opt. Wirkungsgrad  - IMa
