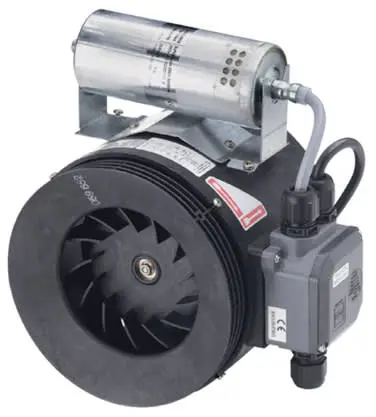

Rohrventilator, Halbradial, Ex-Schutz, DN220

Ausführung  - Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb.  - Geeignet für die Temperaturklasse T1 bis T3 (200°C).  - Reduzierstücke auf Nennweite DN 200 im Lieferumfang enthalten.

Besondere Eigenschaften  - Halbradial-Rohrventilator, explosionsgeschützt, Medium Gas.  - Explosionsschutz und Zulassungen nach ATEX und IECEx.  - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.  - Für Einsatztemperaturen von -20 °C <= Ta <= +50 °C.  - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.  - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.  - Für Zone 1 und 2.  - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.  - Schutzart IP 64.  - Wechselstromausführung.  - Gehäuse aus hochwertigem, leitfähigem Kunststoff, antistatisch.  - Kompakte Bauform für platzbeengte Einbauverhältnisse.  - Zur Montage in ein Rohrsystem.  - Einfacher Einbau da die Anströmrichtung gleich Ausströmrichtung ist.  - Einbau in jeder Lage möglich.

Laufrad  - Halbradiallaufrad aus leitfähigem Kunststoff, strömungstechnisch günstig.  - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.

Förderrichtung  - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor  - Robuster Motor mit Kugellager, wartungsfrei.  - Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut.  - Betriebsart S1 (Dauerbetrieb).

Montagehinweise  - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.  - Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör.  - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM Ex verwenden.  - Bei ERM 22 Ex..: 2 Reduzierstücke auf DN 2
