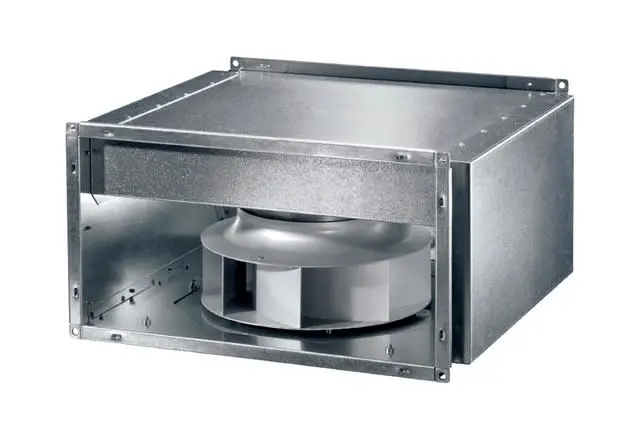

Kanalventilator, schallgedämmt, Kanal 800x500, Drehstrom

Merkmale  - Einbau in rechteckige Lüftungskanäle.  - Verzinktes Gehäuse.  - Mit schalldämmender Auskleidung für erhöhte Ansprüche an besonders niedrige Geräuschpegel.  - Geringe Energieaufnahme dank EC-Technologie.  - Geringer Platzbedarf durch kompakte Abmessungen.  - Flanschprofile an der Saug- und Druckseite.  - Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus seewasserbeständigem Aluminium (DN 22-35) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56).  - Laufrad sitzt auf der Motorwelle und wird direkt angetrieben.  - Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3.  - Hohe Schutzart IP 54.  - Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem sollen elastische Verbindungsstutzen ELP verwendet werden.

Förderrichtung  - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.  - Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend.

Motor  - Motor für den Dauerbetrieb ausgelegt.  - Robuster EC-Motor mit Kugellager, wartungsfrei.  - Drehzahlsteuerbar.  - Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden.  - Thermischer Motorschutz serienmäßig.  - Integrierter Motorschutz über Alarmrelais geführt.  - Statusanzeige über LED (geltend nur für die 3 Varianten).  - ModBus RTU Schnittstelle.  - Integrierte 24 V Spannungsquelle für optionales Zubehör.

Montagehinweise  - Einbau in horizontaler und vertikaler Lage möglich.

Elektrischer Anschluss  - Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel.  - Netzfrequenz 50 / 60 Hz.

Artikel: DSK 50 EC  - Ausführung: schallgedämmt  - Fördervolumen: 9590 m3/h  - FördervolumenNenn: 5185 m3/h / im opt. Wirkungsgrad  - Druck pfs, Nenn: 711 Pa - im opt. Wirkungsgrad  - Drehzahl nNenn: 1580 1/min - im opt. Wirkungsgrad  - Drehzahl: 1580 1/min  - Drehzahlsteuerbar: ja  - Bemessungsspannung: 400 V  - Netzfrequ
