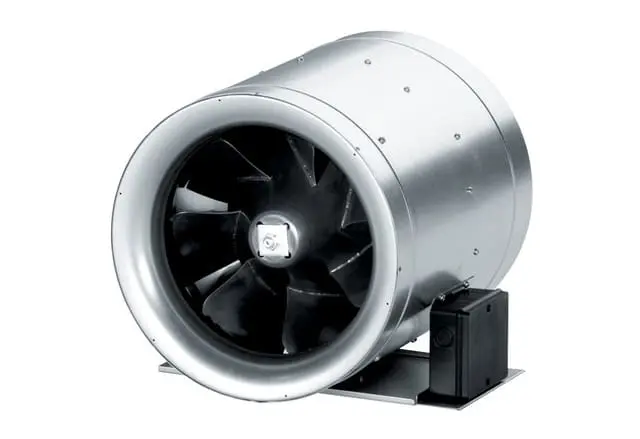

Diagonal-Ventilator, 10.380 m3/h, DN560

Merkmale  - Für direkten Einbau in Rohrleitungen.  - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.  - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.  - Ansaugdüse zum turbulenzarmen Luftansaugen.  - Diagonal-Laufrad mit nachgeschaltetem Stator.  - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.  - Mit Diffusor zur Erhöhung des statischen Drucks.  - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.  - Meridianer Strömungsverlauf verhindert Turbulenzen.  - Schutzart IP X4.  - Wärmeklasse F.  - Material: Stahlblech, verzinkt.

Drehstrommotor  - Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU.  - Auch der direkte Anschluss ans Netz ist möglich.  - Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden.  - Elektrischer Anschluss über Anschlusskabel.

Artikel: EDR 56  - Fördervolumen: 10800 m3/h  - FördervolumenNenn: 6937 m3/h / im opt. Wirkungsgrad  - Druck pfs, Nenn: 472 Pa - im opt. Wirkungsgrad  - Drehzahl nNenn: 1595 1/min - im opt. Wirkungsgrad  - Drehzahl: 1610 1/min  - Laufradtyp: diagonal  - Drehzahlsteuerbar: ja  - Spannungsart: Drehstrom  - Bemessungsspannung: 400 V  - Netzfrequenz: 50 Hz  - Nennleistung: 1445 W / im opt. Wirkungsgrad  - INenn: 2,3 A / im opt. Wirkungsgrad  - IMax: 2,7 A  - Schutzart: IP X4  - Wärmeklasse: F  - Netzzuleitung: 5 / 1,5 mm2  - Einbaulage: senkrecht / waagerecht  - Material Gehäuse: Stahlblech, verzinkt  - Farbe: silbergrau  - Gewicht: 24,3 kg  - Gewicht mit Verpackung: 33 kg  - Nennweite: 560 mm  - Breite: 573 mm  - Höhe: 564 mm  - Tiefe: 582 mm  - Breite mit Verpackung: 550 mm  - Höhe mit Verpackung: 550 mm  - Tiefe mit Verpackung: 525 mm  - Fördermitteltemperatur bei IMax: 60 °C  - Umgebungstemperatur: 60 °C  - Gesamteffizienz e: 65 %  - Messkategorie: A  - Effizienzkategorie: statisch  - Eff
