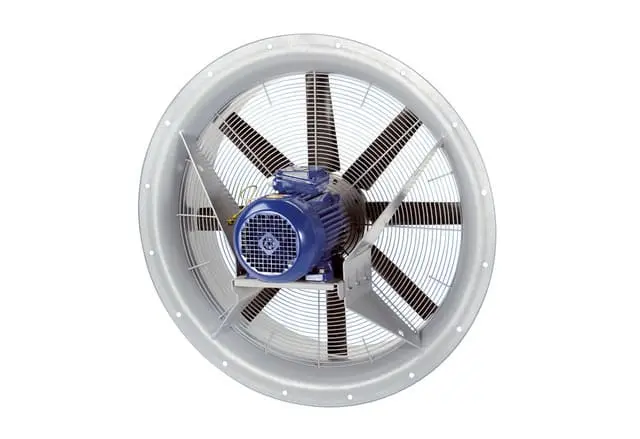

Axialventilator, Drehstrom, 20.000 m3/h, DN710

Kurzbeschreibung  - Axialventilator mit Stahlwandring, in Drehstromausführung.  - Für Wandmontage.  - Schutzgitter auf der Saugseite, lackiert.  - 8- bis 10-blättrige Flügelräder aus glasfaserverstärktem Polyamid.  - Geschützt gegen Witterungseinflüsse durch Epoxidanstrich.  - Ausgelegt für den Temperaturbereich -10 °C bis +50 °C.  - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.  - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.  - Hoher lüftungsseitiger Wirkungsgrad.  - Niedriges Betriebsgeräusch.  - Einfache Anbringung mittels Quadratische Wandplatte (Zubehör).

Förderrichtung  - Die Förderrichtung ist gekennzeichnet.  - Nur für Entlüftung (Rechtslauf).

Drehstrommotor  - Asynchronmotor.  - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.  - Bemessungsspannung 400 V, 50 Hz.  - Schutzart IP 55.  - Drehzahlsteuerbar, Ausnahmen: DAS 71/8, DAS 80/6 und DAS 112/8. Geräte über optionalen Frequenzumrichter z.B. Typ MFU regelbar.  - Der Ventilatormotor muss gegen thermische Überlastung mit einer stromabhängigen Schutzeinrichtung abgesichert werden. Die Schutzeinrichtung ist bauseitig bereitzustellen.  - Überlastungsschutz mit bauseitigem Motorschutzschalter.

Elektrischer Anschluss  - Im Klemmkasten auf Motor.

Sicherheitshinweise  - Für Ventilatoren mit Leistungsaufnahme > 4 kW muss zur Anlaufstrombegrenzung ein bauseitiger Stern-/Dreieckschalter verwendet werden.  - Der Ventilator darf nur bei freiem Luftein- oder austritt in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.  - Nicht mit einem Transformator regelbar.

Artikel: DAS 71/4  - Ausführung: Stahlring  - Fördervolumen: 20000 m3/h  - FördervolumenNenn: 12300 m3/h / im opt. Wirkungsgrad  - Druck pfs, Nenn: 211 Pa - im opt. Wirkun
