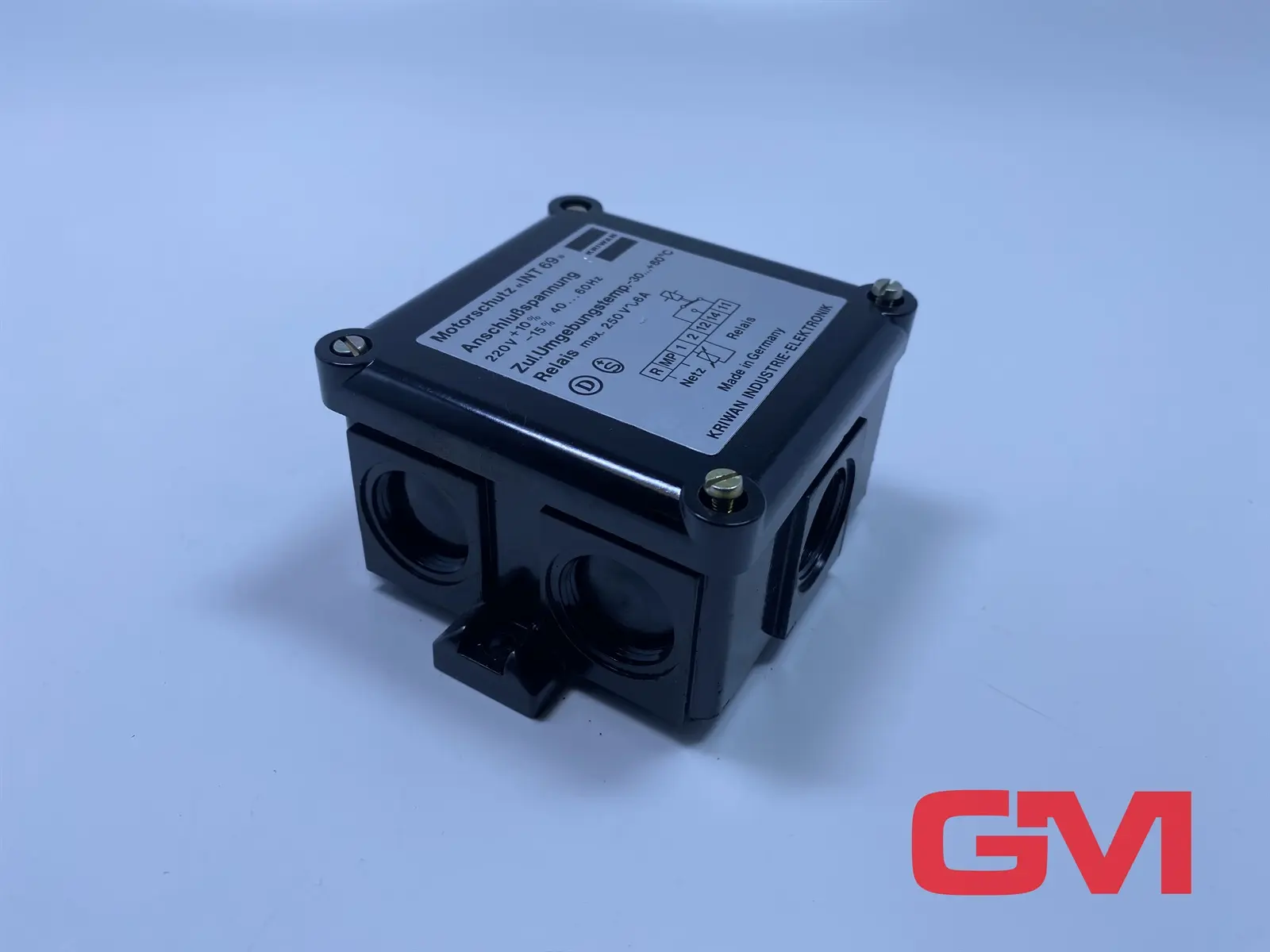

Kriwan Motorschutz INT69 motor protection relay 220V 40-60Hz Motorschutzrelais

Das KRIWAN INT69 Motorschutzrelais (Standard-Ausführung) ist eine bewährte und äußerst zuverlässige Schutzkomponente zur Überwachung und Vermeidung von thermischen Überlastungen in elektrischen Antrieben und Kältekompressoren. Das Gerät arbeitet als Auswertegerät für PTC-Kaltleiter-Temperaturfühler (Thermektoren), die direkt in die Motorwicklungen eingebettet sind. Bei Überschreiten einer kritischen Grenztemperatur schaltet das Relais verzögerungsfrei ab, um den Motor vor irreparablen Wicklungsschäden oder einem Totalausfall zu schützen. Dank seiner robusten Bauweise und der unkomplizierten Einbindung gilt das INT69 weltweit als Industriestandard im Bereich des Wicklungsschutzes.

Produktvorteile

• Präziser Wicklungsschutz: Durch die direkte Auswertung von im Motor verbauten PTC-Sensoren reagiert das System auf die tatsächliche Wicklungstemperatur statt auf reine Stromwerte.
• Hohe Betriebssicherheit: Eine integrierte galvanische Trennung schützt die sensible Auswerteelektronik und sorgt für eine störungsfreie Signalverarbeitung.
• Universelle Einsetzbarkeit: Mit einer Spannungsversorgung von 220 V bei 40–60 Hz lässt sich das Schutzrelais problemlos in bestehende industrielle Steuerstromkreise integrieren.
• Kompakte und robuste Bauform: Das gekapselte Gehäuse schützt die Elektronik wirksam vor Staub, Feuchtigkeit und Vibrationen im rauen Alltag von Maschinenräumen.

Anwendungsbereiche

• Kälte- und Klimatechnik: Standardkomponente zur thermischen Überwachung von Halbhermetik- und Vollhermetik-Kältemittelverdichtern (Kompressoren).
• Pumpen- und Lüfterantriebe: Zuverlässiger Schutz für schwere Motoren in der Wasserwirtschaft sowie in industriellen Belüftungs- und Absauganlagen.
• Allgemeiner Maschinenbau: Einsatz in Antriebssystemen, bei denen häufige Start-Stopp-Zyklen oder Blockierrisiken zu einer erhöhten thermischen Belastung der Motorwicklungen führen.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Wie verhält sich das INT69 nach einer temperaturbedingten Abschaltung? Sobald die Wicklung abgekühlt ist und der Widerstand der angeschlossenen PTC-Kette unter den Rückschaltwert fällt, schaltet das Relais automatisch (oder je nach Anlagenverdrahtung nach Quittierung) wieder in den Bereitschaftszustand zurück.

Wie viele PTC-Fühler können an ein einzelnes INT69-Relais angeschlossen werden? In der Regel können bis zu sechs PTC-Kaltleiter (z. B. drei in Reihe geschaltete Fühler für ein dreiphasiges System) an einen einzigen Messeingang des Auswertegeräts angeschlossen werden.

Welche Bedeutung haben die LED-Anzeigen am Gehäuse (sofern vorhanden)? Je nach genauer Modellvariante signalisieren die LEDs den aktuellen Betriebszustand (z. B. Normalbetrieb, Übertemperatur oder Fühlerfehler wie Kurzschluss/Kabelbruch) zur schnellen Fehlerdiagnose direkt vor Ort.
