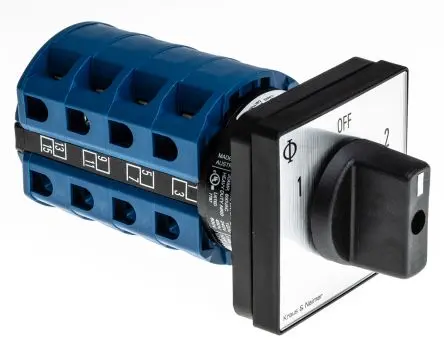

Kraus & Naimer CA Drehschalter Nockenschalter 25 A, 3-Stufen Drehknopf Schraube

Der Kraus & Naimer Nockenschalter (Baureihe CA10 / CA20) ist ein hochqualitativer, modular aufgebauter Steuer- und Lastschalter, der speziell für präzise Schaltvorgänge in industriellen Steuerungsanlagen, dem Maschinenbau und der Elektroinstallation konzipiert ist. In dieser speziellen 4-poligen Ausführung mit einer Strombelastbarkeit von 25 A kombiniert er flexible Schließer- und Öffnerkontakte mit einer 3-stufigen Schaltfunktion (z. B. für Stufen- oder Wahlschalteranwendungen). Ein wesentliches Sicherheitsmerkmal ist die optionale Integration einer Schlüsselsperre (Key-Lock Device) der Serien V750 / V750D, die unbefugte Schaltvorgänge mechanisch verhindert. Der Schlüssel lässt sich je nach gewähltem Sperrprogramm in definierten Schaltstellungen abziehen, was optimalen Manipulationsschutz für sensible Anlagenbereiche bietet.

Produktvorteile

• Robuste und langlebige Kontakte: Die bewährte Nockentechnologie von Kraus & Naimer garantiert eine extrem hohe elektrische und mechanische Lebensdauer, selbst bei häufigen Schaltzyklen unter Last.
• Integrierte Schlüsselsperre (Sicherheitsfunktion): Durch den Zylinderschloss-Antrieb (z. B. Kaba- oder Kleinzylinderschloss) wird sichergestellt, dass nur autorisiertes Personal kritische Prozesse oder Betriebsstufen umschalten kann.
• Flexibles Schlüssel-Abzugsprogramm: Verfügt über vielseitige Verriegelungsprogramme (Locking Programs), bei denen der Schlüssel exakt in den gewünschten Positionen abgezogen oder blockiert werden kann.
• Kompakte und modulare Bauweise: Die Schalterglieder sind platzsparend hintereinander angeordnet, wodurch sich das Gerät flexibel in Frontplatten, Schaltschränke oder Leergehäuse integrieren lässt.
• Hohe IP-Schutzart: Je nach gewählter Montageform (z. B. Einlochmontage oder im PN-Gehäuse) werden Schutzarten bis zu IP65 erreicht, wodurch der Schalter optimal vor Staub und Strahlwasser geschützt ist.

Anwendungsbereiche

• Maschinen- und Anlagensteuerung: Auswahl von Betriebsarten (z. B. Manuell / Automatik / Service) oder Steuerung von mehrstufigen Antrieben und Lüftermotoren.
• Sicherheits- und Reparaturschalter: Absperren von Anlagenabschnitten während Wartungsarbeiten, bei denen der Schalter in der „AUS“-Stellung mittels Schlüssel blockiert wird.
• Infrastruktur und Gebäudetechnik: Steuerung von Lüftungsstufen, Heizregistern oder Beleuchtungssegmenten in gewerblich genutzten Objekten.

FAQs

Wo kann man das Produkt kaufen?

Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche Abmessungen besitzen die Schaltertypen CA10 und CA20 bei einer Frontbefestigung?

Die mechanischen Abmessungen der Frontkomponenten (z. B. bei der 4-Loch-Montage) betragen laut Spezifikation:

• Typ CA10: Rahmenmaß A = 64 mm, Lochabstand B = 50 mm, Gehäusetiefe C = 68,8 mm.
• Typ CA20: Rahmenmaß A = 82 mm, Lochabstand B = 68 mm, Gehäusetiefe C = 75,5 mm.

Wie viele Stufen (Schaltglieder) können maximal verbaut werden?

Die maximale Länge des Schalters richtet sich nach der Baugröße und den Platzverhältnissen. Bei einer Standard-Frontplatte mit einer Tiefe von 69 mm können beispielsweise beim Typ CA10 bis zu 3 Stufen (Schaltglieder) hintereinander realisiert werden, während der größere Typ CA20 in derselben Tiefe bis zu 2 Stufen aufnimmt.

In welchen Positionen kann der Schlüssel abgezogen werden?

Das hängt von der spezifischen Codierung des Sperrprogramms (z. B. Programm A, C, G etc.) ab. Kraus & Naimer bietet hierzu vordefinierte Rasterungen an – so ermöglicht beispielsweise ein Programm das Abziehen des Schlüssels in jeder Schaltstellung (90°C oder 60°C/36°C Rasterung), während andere Programme den Abzug nur in der Null- bzw. Ausgangsstellung erlauben.
