Keysight Technologies Express-Serienkarte für Datenerfassung Multiplexer-Modul für Datenerfassungssystem 34980A

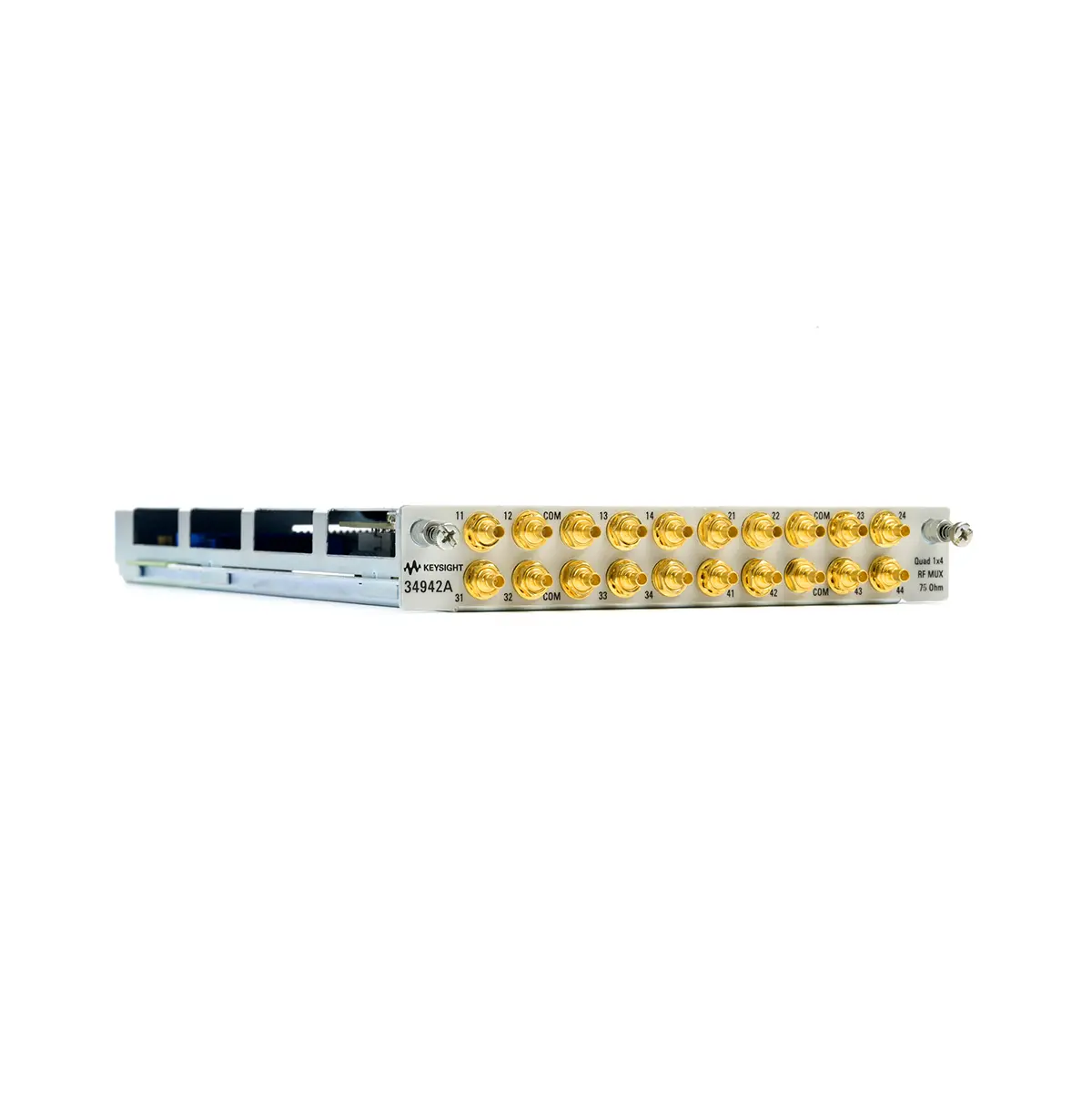

Das Keysight 34942A HF-Multiplexermodul für die 34980A Multifunktionsschalter-/Messeinheit bietet bidirektionale Schalt-/Breitbandsignale. Die hohe Kanalisolierung sorgt für hochwertige Messungen des Dynamikbereichs mit Ihrem Oszilloskop, Spektrumanalysator oder anderen Messgeräten. Die HF-Multiplexer sind als vier unabhängige 1x4-HF-Multiplexer auf einem einzigen Modul konfiguriert. Einzelne Multiplexer sind voneinander und vom Mainframe-Chassis isoliert, um Masseschleifen zu verhindern. Mehrere Banken können zusammen kaskadiert werden, um einen noch größeren Multiplexer zu erstellen - bis zu 97 kaskadierte HF-Kanäle in einem einzigen 34980A-Mainframe.Vierfache 4-Kanal-Multiplexer DC bis 1,5 GHz, 75 Ohm Hohe Isolierung, niedriger VSWR 30 V, 0,5 A, 10 W Schaltleistung Mini-SMB-Steckverbinder, 75 Ohm
