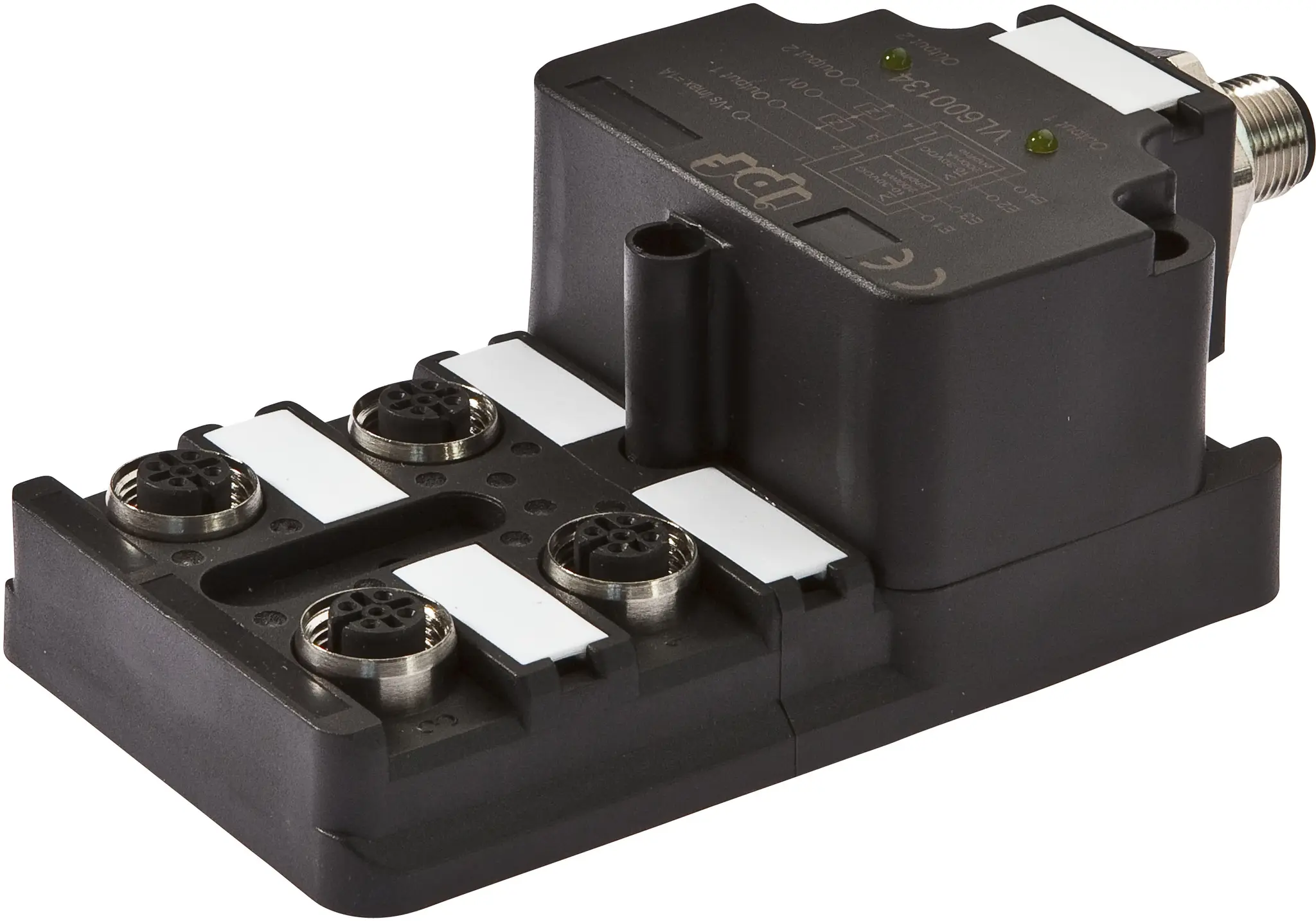

ipf Electronic VL600134, Logikmodul, 42x122x60mm, ODER, 2x2fach, 10-30V DC

Logikmodul, 42x122x60mm, ODER, 2x2fach, 10-30V DC, Sensorseitig M12 Dose 4polig, Steuerungsseitig M12 Stecker 4polig, IP67, Kunststoff

Ein Verknüpfen von digitalen Signalen direkt an der Maschine kann zu einer erhebliche Kosten- und Aufwandsminimierung beitragen. Ein klassischer Anwendungsfall ist das Verknüpfen verschiedener Signale direkt im Feld. So lassen sich lange Leitungswege vieler einzelner Geräte vermeiden, dies trägt zu einer deutlichen Minimierung des Verdrahtungsaufwands bei und reduziert den Bedarf an Steuerungseingängen. Alle Eingangssignale an den Logikmodulen werden durch integrierte LED visualisiert und sind voneinander elektrisch entkoppelt. So werden Einflüsse von einem Gerät auf das andere sicher verhindert. Die Ausgänge der Module sind überlastsicher und das anstehende Signal wird ebenfalls über eine LED angezeigt. Neben logischen Eingangssignalverknüpfungen wie UND bzw. ODER sind auch Versionen mit Signalwechselkontrolle verfügbar. Die ipf-Logikmodule stehen zur Hutschienenmontage oder als Feldmodule zur Verfügung. Deswegen und wegen des robusten Gehäuses, welches sich durch eine hohe Schutzart gegen das Eindringen von Staub und Wasser auszeichnet, sind unsere Geräte in allen Bereichen von Maschinen, Anlagen und Werkzeugen einsetzbar.

• Anzahl der Eingänge pro Logikeinheit: 2
• Anzahl der elektrischen Anschlüsse Anschluss A: 4
• Anzahl der elektrischen Anschlüsse Anschluss B: 1
• Anzahl der Logikeinheiten: 2
• Ausführung elektrischer Anschluss A: Steckverbinder M12
• Ausführung elektrischer Anschluss B: Steckverbinder M12
• Bemessungsschaltstrom: 200mA
• Logik: ODER
• Polzahl Anschluss A: 4
• Polzahl Anschluss B: 4
• Betriebsspannung (DC): 10 - 30V
• Ausgangslogik: A1 = E1 ∨ E3, A2 = E2 ∨ E4
• Anzeige: LED-Anzeige
• Breite: 60mm
• Höhe: 41,5mm
• Länge: 122mm
• Montageart: Schraubbefestigung
• Schutzart (IP): IP6
