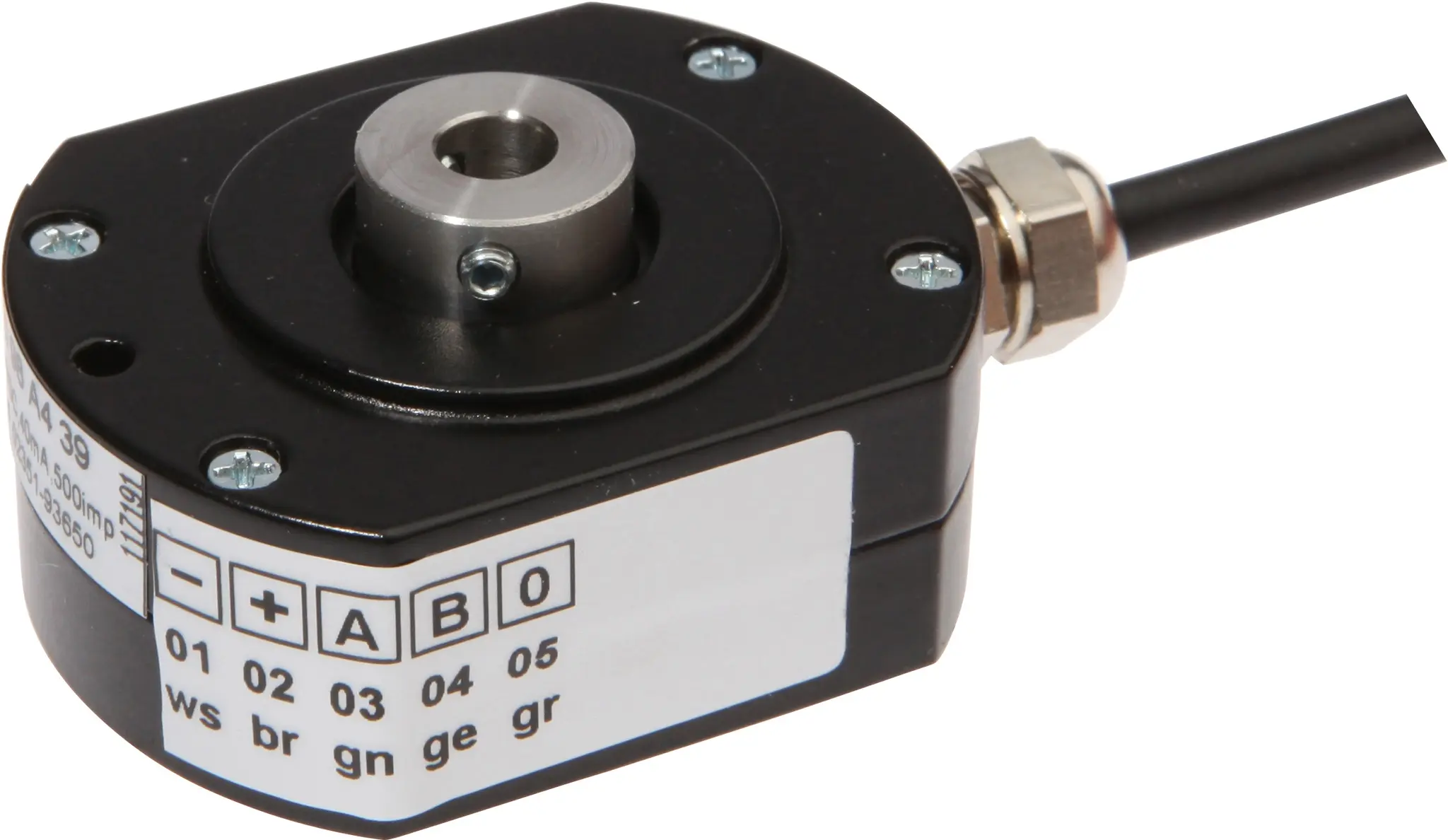

ipf Electronic VD98A439, Drehgeber, Ø51mm 26lang, Hohlwelle 6mm, 500 Impulse

Drehgeber, Ø51mm 26lang, Hohlwelle 6mm, 500 Impulse, 5-30V DC, Kabel 8polig 2m, IP65

Ein Drehgeber bzw. Drehwinkelgeber ist ein Gerät, das eine Drehbewegung in ein digitales Ausgangssignal umsetzt, welches über eine nachfolgende Auswerteelektronik verarbeitet werden kann. Unsere Drehgeber arbeiten alle nach dem Prinzip der optischen Abtastung. Im inneren des Gerätes befindet sich eine Impulsscheibe, auf der sich je nach Drehgeber eine eindeutige (absolute) oder sich wiederholende (inkrementale) Strichteilung befindet, die von einem optischen System abgetastet wird. Das Drehen der Geberwelle bewirkt eine Rotation der Impulsscheibe, was ein entsprechendes Abtastsignal des optischen Systems zur Folge hat. Dieses wird durch eine integrierte Elektronik abschließend in geberspezifische Ausgangssignale umgesetzt (z.B. Multiturn, RS422 usw.). Zur fachgerechten Montage in zahlreichen Anwendungen werden Wellenkupplungen, selbstanstellende Befestigungswinkel oder Flansche verwendet. Zusätzlich kann die Geberwelle mit Messrädern oder Ritzeln in verschiedenen Ausführungen und Größen bestückt werden. Typische Anwendungsbeispiele sind unter anderem das Winkelmessen an Biegemaschinen, Längenvermessen an Bandanlagen oder die Geschwindigkeitsmessung an Wickelanlagen.

• Ausführung des elektrischen Anschlusses: Kabel
• Bemessungsschaltstrom: 40mA
• Inkremente pro Umdrehung: 500
• Kurzschlussfest: Ja
• Länge der Welle: 27
• Leerlaufstrom: 40mA
• Polzahl: 8
• Schaltfrequenz: 200.000Hz
• Signalausgänge: A+B+0
• Verpolungssicher: Ja
• Absolute Positionswerteerfassung: Singleturn
• Betriebsspannung (DC): 5 - 30V
• Anlaufdrehmoment: 0,04
• Ausführung der Drehgeber-Welle: Hohlwelle
• Axiale Belastbarkeit der Welle: 25N
• Baugröße des Drehgebers: 58
• Durchmesser der Welle: 6mm
• Kabellänge: 2m
• Kabelzuführung: radial
• Länge: 26,5mm
• Max. Dr
