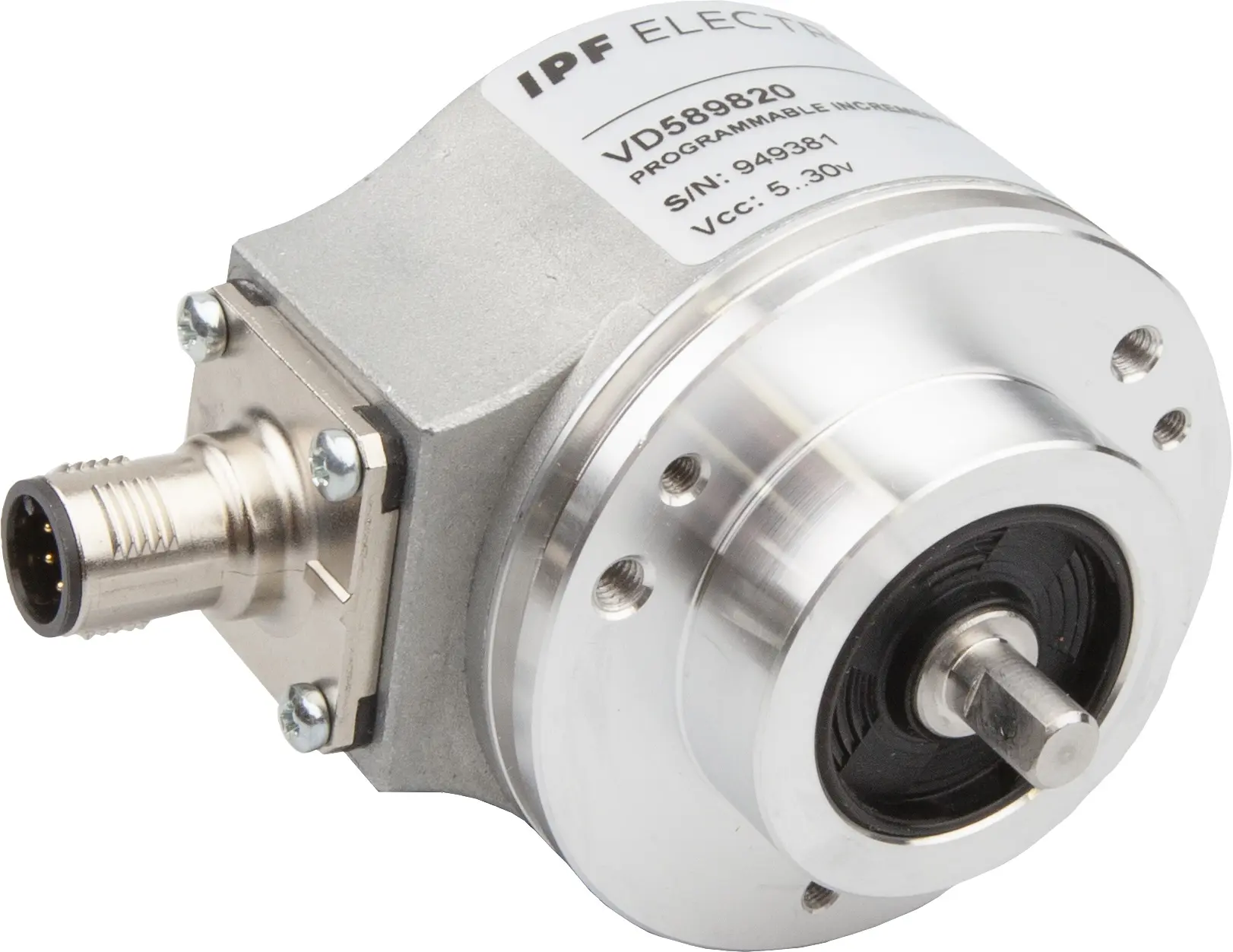

ipf Electronic VD589820, Drehgeber, Programmierbar, Ø58mm 58lang, Vollwelle 6mm,

Drehgeber, Programmierbar, Ø58mm 58lang, Vollwelle 6mm, 65536 Impulse, 5-30V DC, M12-Steckverbinder 8polig, IP65, Aluminium

Der VD589820 ist ein Drehgeber, der Rotationsbewegungen erfasst und zu den Winkelmessgeräten gehört. Dieser parametrierbare Inkrementalgeber simuliert eine Impulsscheibe mit periodischer Schichtteilung. mithilfe von Computerunterstützung können die Auflösung und das Nullsignal individuell angepasst werden. Der VD589820 unterstützt sowohl TTL- als auch HTL-Signale für maximale Flexibilität.Mit dem VD589820 können bis zu 65536 Impulse pro Umdrehung erreicht werden. Für die mechanische Verbindung ist eine 6mm Vollwelle vorgesehen.

• Ausführung des elektrischen Anschlusses: Steckverbinder M12
• Bemessungsschaltstrom: 20mA
• Einstellverfahren: Applikationssoftware
• Inkremente pro Umdrehung: 65.536
• Kurzschlussfest: Ja
• Länge der Welle: 10
• Leerlaufstrom: 45mA
• Polzahl: 8
• Schaltfrequenz: 900.000Hz
• Signalausgänge: A+B+0(+invertiert)
• Verpolungssicher: Nein
• Messprinzip: Optisch
• : USB
• Betriebsspannung (DC): 5 - 30V
• Inkremente Einstellbar: Ja
• Ausführung der Drehgeber-Welle: Vollwelle
• Axiale Belastbarkeit der Welle: 40N
• Baugröße des Drehgebers: 58
• Drehmoment: 0,01Nm
• Durchmesser der Welle: 6mm
• Kabelzuführung: radial
• Länge: 58,5mm
• Max. Drehzahl: 6.000UpM
• Radiale Belastbarkeit der Welle: 40N
• Schockfestigkeit Beschleunigung: 100g
• Schockfestigkeit Impulsdauer: 6ms
• Schutzart (IP): IP65
• Trägheitsmoment: 30gcm²
• Vibrationsfestigkeit Beschleunigung: 10g
• Werkstoff des Gehäuses: Aluminium
• Lagerung der Welle: Kugellager
• Lebensdauer der Lagerung: 10.000.000.000Umdrehungen
• Vibrationsfestigkeit Frequenz: 16 - 2.000Hz
• Durchmesser: 58mm
• Umgebungstemperatur: -20 - 80°C
