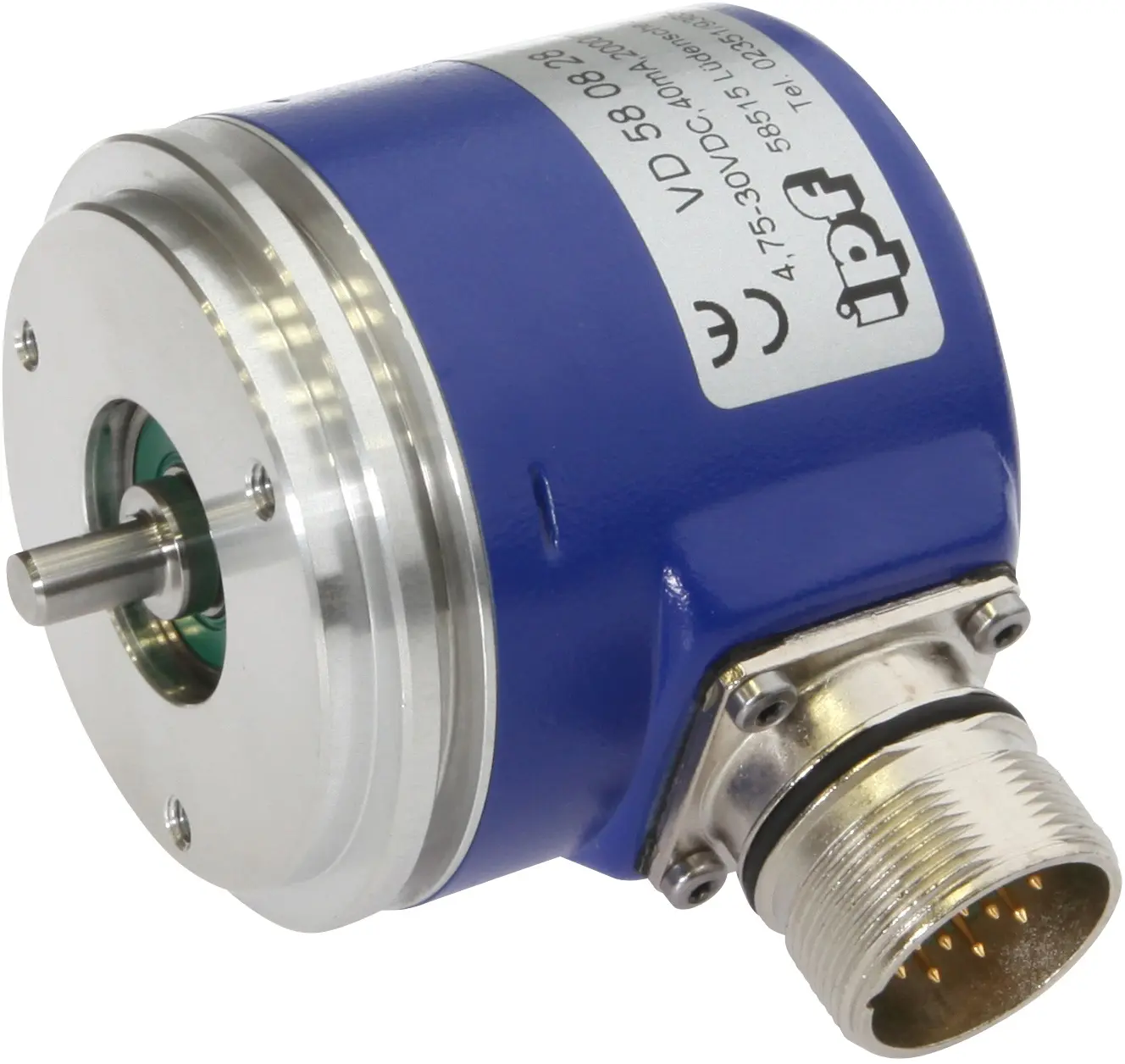

ipf Electronic VD580828, Drehgeber, Ø58mm 65lang, Vollwelle 6mm, 2000 Impulse

Drehgeber, Ø58mm 65lang, Vollwelle 6mm, 2000 Impulse, 4,75-30V DC, -25-85°C, Gegentakt (Push/Pull), Steckverbinder M23 12polig, IP54, Aluminium

Ein Drehgeber bzw. Drehwinkelgeber ist ein Gerät, das eine Drehbewegung in ein digitales Ausgangssignal umsetzt, welches über eine nachfolgende Auswerteelektronik verarbeitet werden kann. Unsere Drehgeber arbeiten alle nach dem Prinzip der optischen Abtastung. Im inneren des Gerätes befindet sich eine Impulsscheibe, auf der sich je nach Drehgeber eine eindeutige (absolute) oder sich wiederholende (inkrementale) Strichteilung befindet, die von einem optischen System abgetastet wird. Das Drehen der Geberwelle bewirkt eine Rotation der Impulsscheibe, was ein entsprechendes Abtastsignal des optischen Systems zur Folge hat. Dieses wird durch eine integrierte Elektronik abschließend in geberspezifische Ausgangssignale umgesetzt (z.B. Multiturn, RS422 usw.). Zur fachgerechten Montage in zahlreichen Anwendungen werden Wellenkupplungen, selbstanstellende Befestigungswinkel oder Flansche verwendet. Zusätzlich kann die Geberwelle mit Messrädern oder Ritzeln in verschiedenen Ausführungen und Größen bestückt werden. Typische Anwendungsbeispiele sind unter anderem das Winkelmessen an Biegemaschinen, Längenvermessen an Bandanlagen oder die Geschwindigkeitsmessung an Wickelanlagen.

• Ausführung des elektrischen Anschlusses: Steckverbinder M23
• Ausführung des Schaltausgangs: Gegentakt (Push/Pull)
• Bemessungsschaltstrom: 20mA
• Inkremente pro Umdrehung: 2.000
• Kurzschlussfest: Ja
• Länge der Welle: 10
• Leerlaufstrom: 30mA
• Polzahl: 12
• Schaltfrequenz: 150.000Hz
• Signalausgänge: A+B+0(+invertiert)
• Verpolungssicher: Ja
• Messprinzip: Optisch
• Betriebsspannung (DC): 4,75 - 30V
• Anlaufdrehmoment: 0,015
• Ausführung der Drehgeber-Welle: Vollwelle
• Axiale Belastbarkeit der Welle: 20N
• Baugröße des Drehgebers:
