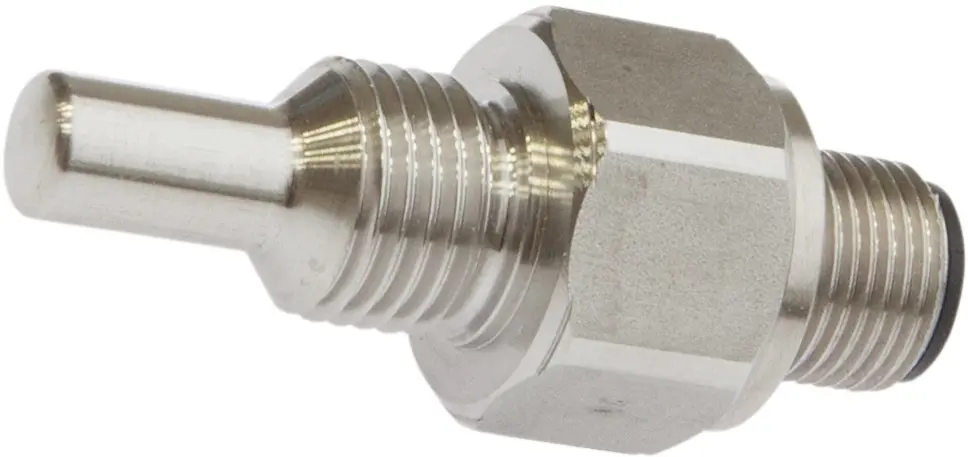

ipf Electronic SS896024, Sensor Strömung, Wasser, kalorimetrisch, 49mm lang

Sensor Strömung, Wasser, kalorimetrisch, 49mm lang, G1/4", Anschluss an Verstärker, M12-Steckverbinder 4polig, V4A, Druckfestigkeit 100bar

Die Funktion des Strömungssensors beruht auf dem kalorimetrischen Prinzip. Der Messfühler wird um einige Grad Celsius von innen heraus gegenüber dem Strömungsmedium, in welches er hineinragt, aufgeheizt. Fließt das Medium, so wird die in dem Fühler erzeugte Wärme durch das Medium abgeführt. Die sich in dem Fühler einstellende Temperatur wird gemessen und mit der ebenfalls gemessenen Mediumtemperatur verglichen. Aus der gewonnenen Temperaturdifferenz kann für jedes Medium der Strömungszustand abgeleitet werden. Anwendung finden diese Sensoren unter anderem bei der Überwachung von Kühlsystemen, Ventilationssystemen, Trockenlauf von Pumpen, durch die Anwesenheitskontrolle von Flüssigkeits- oder Gasströmungen.

• Ansprechzeit: 13.000ms
• Ausführung des elektrischen Anschlusses: Steckverbinder M12
• Ausschaltverzögerung: 0 - 25ms
• Bereitschaftsverzögerung: 15ms
• Max. Leitungslänge: 100m
• Polzahl: 4
• Temperatureinstellung: 20 - 100°C
• Messbereich Strömungsgeschwindigkeit bei Öl: 0,03 - 3m/s
• Messbereich Strömungsgeschwindigkeit bei Wasser: 0,01 - 1,5m/s
• Messprinzip: kalorimetrisch
• Messbereich Strömungsgeschwindigkeit: 0,01 - 1,5m/s
• Anschluss an Verstärker: Ja
• Ausführung des Prozessanschlusses: G1/4 Zoll
• Bauform: Zylinder, Gewinde
• Druckfestigkeit: 100bar
• Gewindelänge: 25mm
• Länge: 49mm
• Mediumtemperatur: -20 - 80°C
• Schutzart (IP): IP67
• Werkstoff des Gehäuses: Edelstahl (V4A)
• Werkstoff des Messaufnehmers: Edelstahl 1.4571
• Umgebungstemperatur: -20 - 80°C
• Referenzmedium / Objekt: Wasser
• Für Hydraulik-Anwendungen: Ja
