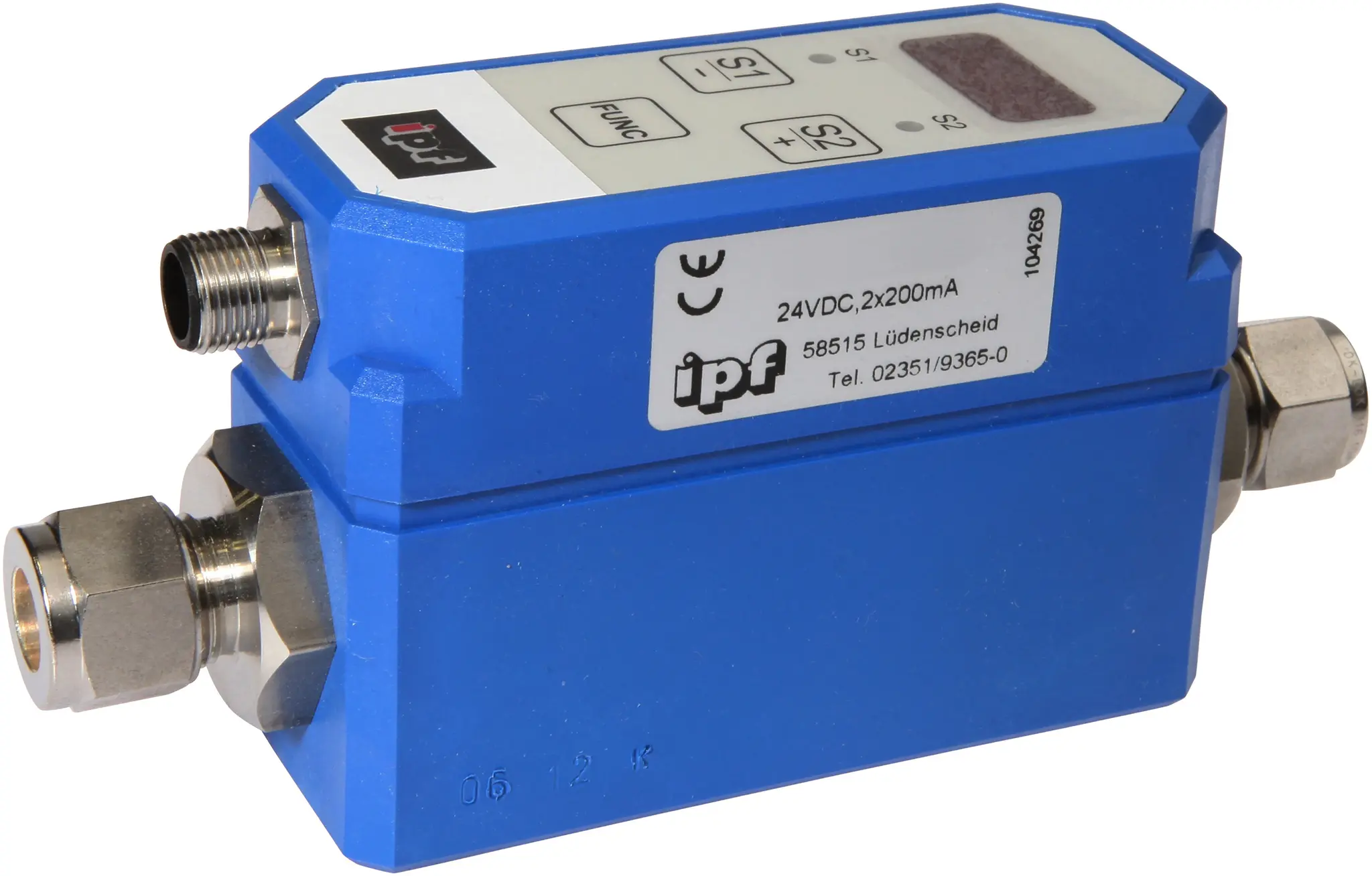

ipf Electronic SS430320, Sensor Strömung, Wasser, kalorimetrisch, 100x70x43mm

Sensor Strömung, Wasser, kalorimetrisch, 100x70x43mm, Schneidringverschraubung für AD 10mm, 24V DC, 2x PNP NC/NO, M12-Steckverbinder 4polig, PBT, Druckfestigkeit 20bar, Parametrierung

Die Funktion des Strömungssensors beruht auf dem kalorimetrischen Prinzip. Der Messfühler wird um einige Grad Celsius von innen heraus gegenüber dem Strömungsmedium, in welches er hineinragt, aufgeheizt. Fließt das Medium, so wird die in dem Fühler erzeugte Wärme durch das Medium abgeführt. Die sich in dem Fühler einstellende Temperatur wird gemessen und mit der ebenfalls gemessenen Mediumtemperatur verglichen. Aus der gewonnenen Temperaturdifferenz kann für jedes Medium der Strömungszustand abgeleitet werden. Anwendung finden diese Sensoren unter anderem bei der Überwachung von Kühlsystemen, Ventilationssystemen, Trockenlauf von Pumpen, durch die Anwesenheitskontrolle von Flüssigkeits- oder Gasströmungen.

• Ansprechzeit: 8.000ms
• Anzahl der Schaltausgänge: 2
• Ausführung der Schaltfunktion: Öffner/Schließer
• Ausführung des elektrischen Anschlusses: Steckverbinder M12
• Ausführung des Schaltausgangs: PNP
• Bemessungsschaltstrom: 200mA
• Bereitschaftsverzögerung: 10ms
• Einstellverfahren: Parametrierung
• Kurzschlussfest: Ja
• Leerlaufstrom: 100mA
• Polzahl: 4
• Restwelligkeit: 10%
• Messbereich Strömungsgeschwindigkeit bei Wasser: 1 - 10m/s
• Messprinzip: kalorimetrisch
• Betriebsspannung (DC): 24V
• Messbereich Strömungsvolumen: 1 - 10l/min
• Messbereich Strömungsgeschwindigkeit: 1 - 10m/s
• Anzeige: LED-Anzeige
• Ausführung des Prozessanschlusses: Schneidringverschraubung für AD 10mm
• Bauform: Quader
• Breite: 43mm
• Druckfestigkeit: 20bar
• Höhe: 100mm
• Länge: 72mm
• Mediumtemperatur: -10 - 90°C
• Schutzart (IP): IP65
• Werkstoff des Gehäuses: Kunststoff (PBT)
• Werkstoff des Messaufnehme
