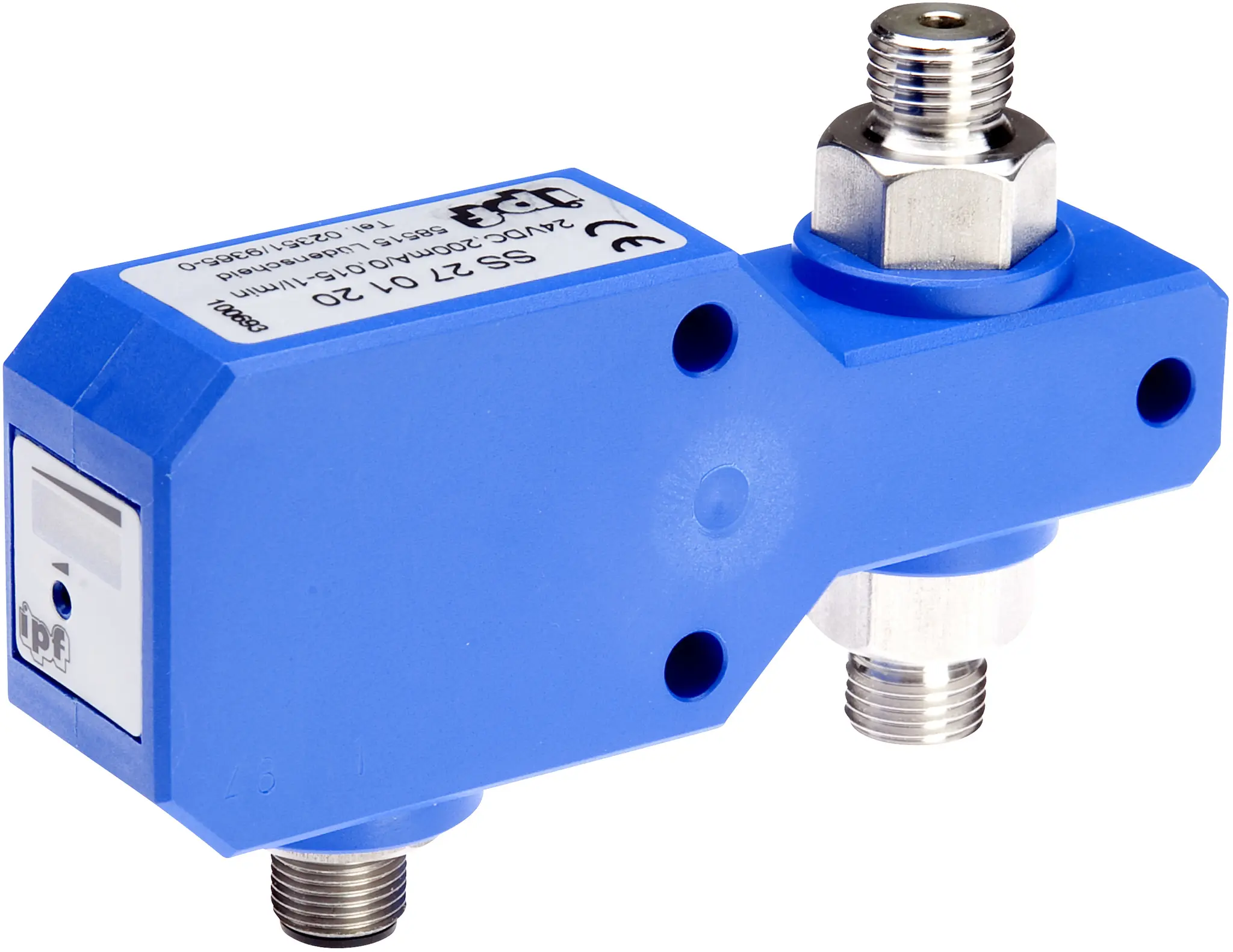

ipf Electronic SS270120, Sensor Strömung, Wasser, kalorimetrisch, 67x112x27mm

Sensor Strömung, Wasser, kalorimetrisch, 67x112x27mm, G1/4", 24V DC, PNP NO, M12-Steckverbinder 4polig, Kunststoff, Druckfestigkeit 20bar, manuelle Einstellung

Die Funktion des Strömungssensors beruht auf dem kalorimetrischen Prinzip. Der Messfühler wird um einige Grad Celsius von innen heraus gegenüber dem Strömungsmedium, in welches er hineinragt, aufgeheizt. Fließt das Medium, so wird die in dem Fühler erzeugte Wärme durch das Medium abgeführt. Die sich in dem Fühler einstellende Temperatur wird gemessen und mit der ebenfalls gemessenen Mediumtemperatur verglichen. Aus der gewonnenen Temperaturdifferenz kann für jedes Medium der Strömungszustand abgeleitet werden. Anwendung finden diese Sensoren unter anderem bei der Überwachung von Kühlsystemen, Ventilationssystemen, Trockenlauf von Pumpen, durch die Anwesenheitskontrolle von Flüssigkeits- oder Gasströmungen.

• Ansprechzeit: 1.000ms
• Ausführung der Schaltfunktion: Schließer (NO)
• Ausführung des elektrischen Anschlusses: Steckverbinder M12
• Ausführung des Schaltausgangs: PNP
• Bemessungsschaltstrom: 200mA
• Bereitschaftsverzögerung: 15ms
• Einstellverfahren: manuelle Einstellung
• Kurzschlussfest: Ja
• Leerlaufstrom: 50mA
• Polzahl: 4
• Restwelligkeit: 10%
• Spannungsabfall: 2V
• Verpolungssicher: Ja
• Messbereich Strömungsgeschwindigkeit bei Wasser: 0,015 - 1m/s
• Messprinzip: kalorimetrisch
• Betriebsspannung (DC): 24V
• Messbereich Strömungsvolumen: 0,015 - 1l/min
• Messbereich Strömungsgeschwindigkeit: 0,015 - 1m/s
• Anzeige: LED-Anzeige
• Ausführung des Prozessanschlusses: G1/4 Zoll
• Bauform: Quader
• Breite: 27mm
• Druckfestigkeit: 20bar
• Höhe: 67mm
• Länge: 112mm
• Mediumtemperatur: 0 - 80°C
• Schutzart (IP): IP67
• Werkstoff des Gehäuses: Kunststoff
• Werkstoff des Messaufnehmers: Edelstahl 1.4571
