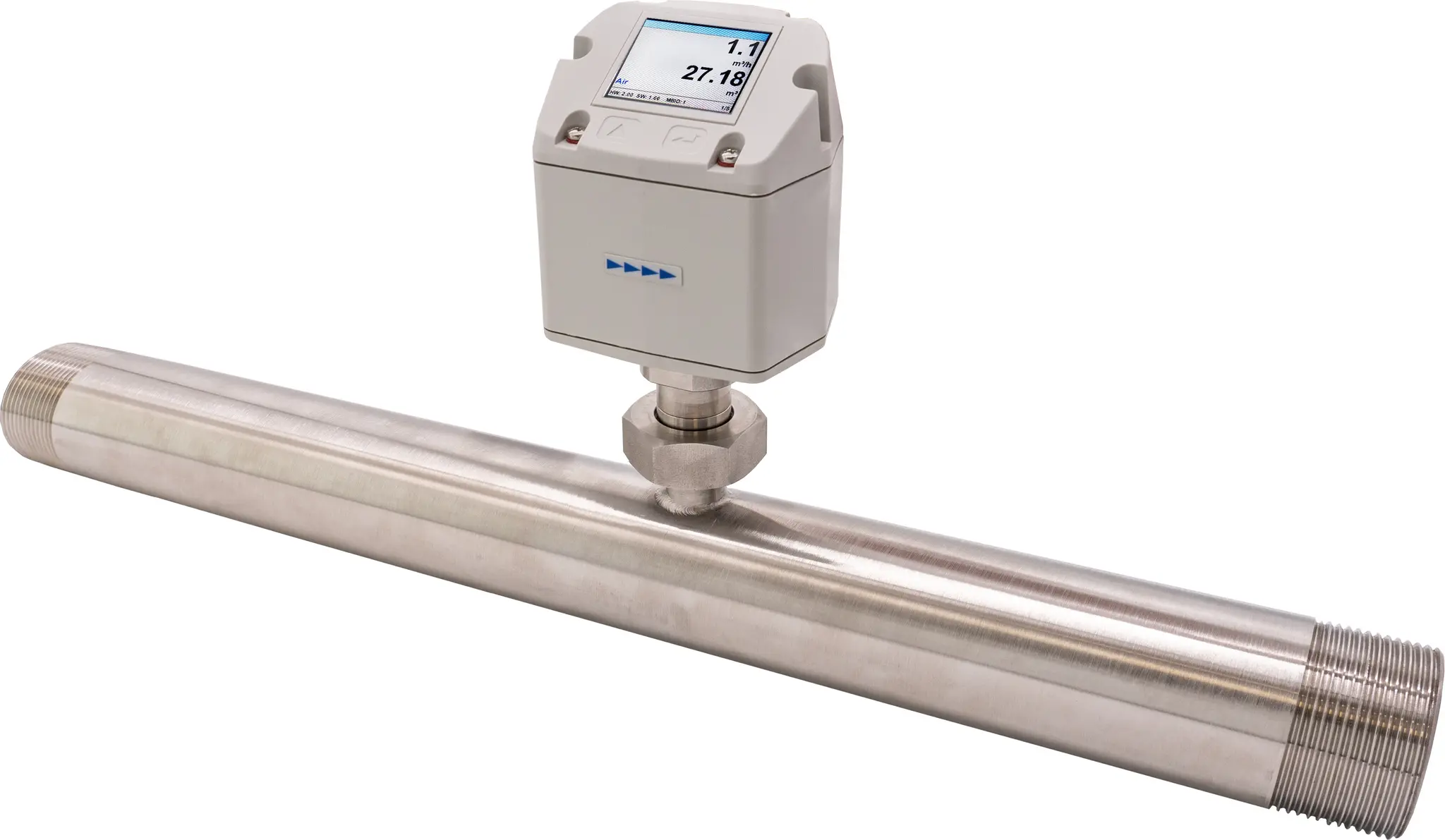

ipf Electronic SL930020, Sensor Strömung, Luft, kalorimetrisch, 187x75x475mm

Sensor Strömung, Luft, kalorimetrisch, 187x75x475mm, R 1 1/4", 12-36V DC, 1x Relaiskontakt NO, 4-20mA, M12-Steckverbinder 5polig, Kunststoff PC, Druckfestigkeit 16bar, Mit Display, Parametrierung, RS-485

Die Funktion des Strömungssensors beruht auf dem kalorimetrischen Prinzip. Der Messfühler wird um einige Grad Celsius von innen heraus gegenüber dem Strömungsmedium, in welches er hineinragt, aufgeheizt. Fließt das Medium, so wird die in dem Fühler erzeugte Wärme durch das Medium abgeführt. Die sich in dem Fühler einstellende Temperatur wird gemessen und mit der ebenfalls gemessenen Mediumtemperatur verglichen. Aus der gewonnenen Temperaturdifferenz kann für jedes Medium der Strömungszustand abgeleitet werden. Anwendung finden diese Sensoren unter anderem als Druckluftverbrauchsmessgeräte.

• Anzahl der Schaltausgänge: 1
• Anzahl der Schaltpunkte: 2
• Ausführung der Schaltfunktion: Schließer (NO)
• Ausführung des Analogausgangs: 4 - 20mA
• Ausführung des elektrischen Anschlusses: Steckverbinder M12
• Ausführung des Schaltausgangs: Relaiskontakt
• Bemessungsschaltstrom: 150mA
• Einstellverfahren: Parametrierung
• Kurzschlussfest: Ja
• Leerlaufstrom: 120mA
• Polzahl: 5
• Schaltspannung: 48V
• Verpolungssicher: Ja
• Messprinzip: kalorimetrisch
• : RS485
• Betriebsspannung (DC): 12 - 36V
• Messbereich Strömungsvolumen: 11,66 - 8.833,33l/min
• Messbereich Strömungsgeschwindigkeit: 0,18 - 185m/s
• Anzeige: LED-Anzeige
• Ausführung des Prozessanschlusses: R1 1/4 Zoll
• Bauform: Quader, Messstrecke integriert
• Breite: 475mm
• Druckfestigkeit: 16bar
• Höhe: 186,9mm
• Länge: 75mm
• Mediumtemperatur: -30 - 80°C
• Schutzart (IP): IP65
• Werkstoff des Gehäuses: Kunststoff (PC)
• Werkstoff des Messaufnehmers: Edelstahl 1.4301
• Umgebungstemperatur: -20 - 70°C
• Messgenaui
