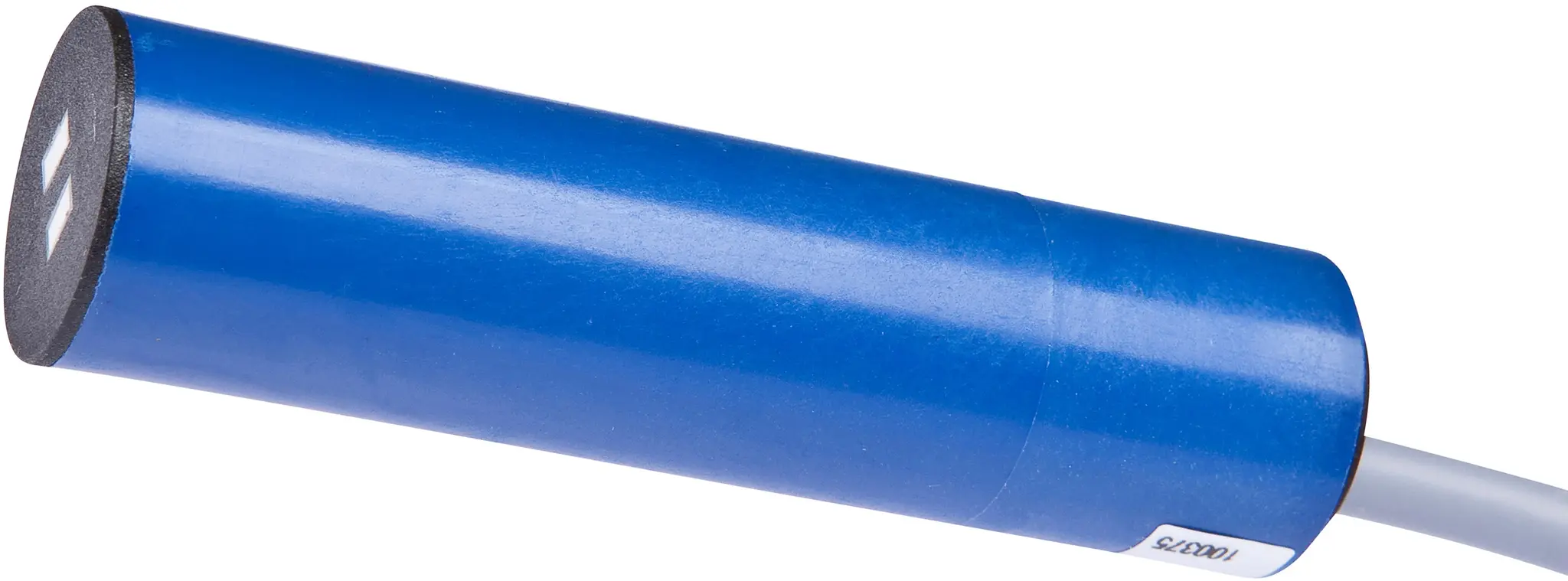

ipf Electronic SL200100, Sensor Strömung, Luft, kalorimetrisch, Ø20mm 76lang

Sensor Strömung, Luft, kalorimetrisch, Ø20mm 76lang, 24V DC, PNP NO, Kabel 2m PVC, PBT, manuelle Einstellung

Die Funktion des Strömungssensors beruht auf dem kalorimetrischen Prinzip. Der Messfühler wird um einige Grad Celsius von innen heraus gegenüber dem Strömungsmedium, in welches er hineinragt, aufgeheizt. Fließt das Medium, so wird die in dem Fühler erzeugte Wärme durch das Medium abgeführt. Die sich in dem Fühler einstellende Temperatur wird gemessen und mit der ebenfalls gemessenen Mediumtemperatur verglichen. Aus der gewonnenen Temperaturdifferenz kann für jedes Medium der Strömungszustand abgeleitet werden. Anwendung finden diese Sensoren unter anderem bei der Überwachung von Kühlsystemen, Ventilationssystemen, Trockenlauf von Pumpen, durch die Anwesenheitskontrolle von Flüssigkeits- oder Gasströmungen.

• Ansprechzeit: 2.000ms
• Ausführung der Schaltfunktion: Schließer (NO)
• Ausführung des elektrischen Anschlusses: Kabel
• Ausführung des Schaltausgangs: PNP
• Bemessungsschaltstrom: 200mA
• Bereitschaftsverzögerung: 40ms
• Einstellverfahren: manuelle Einstellung
• Kurzschlussfest: Ja
• Leerlaufstrom: 70mA
• Restwelligkeit: 20%
• Spannungsabfall: 2V
• Verpolungssicher: Ja
• Messprinzip: kalorimetrisch
• Betriebsspannung (DC): 24V
• Messbereich Strömungsgeschwindigkeit: 0,5 - 15m/s
• Anzeige: LED-Anzeige
• Messbereich Strömungsgeschwindigkeit bei Luft: 0,5 - 15m/s
• Leitungsdurchmesser: 5mm
• Ader-Zahl: 3
• Ausführung des Prozessanschlusses: glatt
• Bauform: Zylinder glatt
• Kabellänge: 2m
• Länge: 76mm
• Mediumtemperatur: -20 - 70°C
• Schutzart (IP): IP67
• Werkstoff des Gehäuses: Kunststoff (PBT)
• Werkstoff des Kabelmantels: Kunststoff (PVC)
• Durchmesser: 20mm
• Geeignet für: Gase
• Umgebungstemperatur: -20 - 70°C
• Referenzmedium / Objekt: Luft
