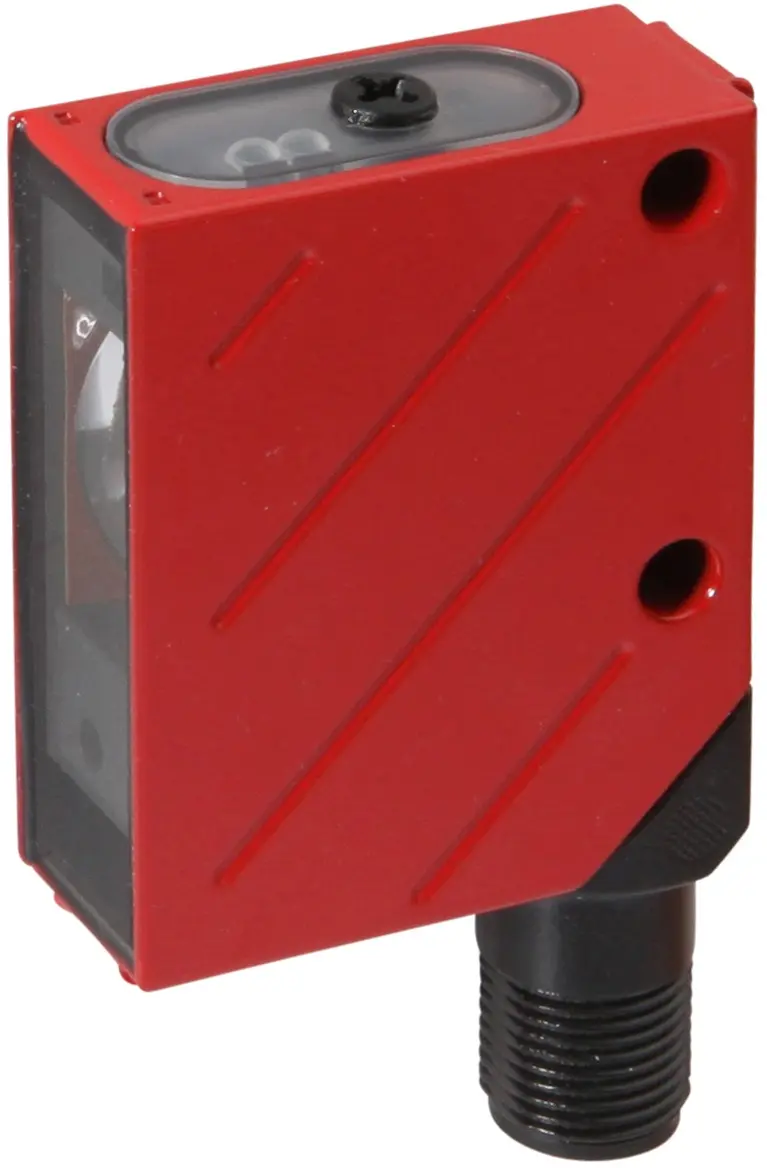

ipf Electronic OR380421, Sensor Optisch, reflex, 48x38x15mm, Infrarotlicht

Sensor Optisch, reflex, 48x38x15mm, Infrarotlicht, Punkt, manuelle Einstellung, Sn: 2000, 10-30V DC, -40-60°C, PNP antivalent, M12-Steckverbinder 5polig, IP67, Metall+Glas

Optische Sensoren arbeiten berührungslos. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Die grundsätzliche Funktionsweise beruht auf dem Senden und Empfangen von Licht. Es werden drei Varianten unterschieden: 1. Die Einweglichtschranke besteht aus zwei separaten Geräten, einem Sender und einem Empfänger, die aufeinander ausgerichtet werden. Wenn der Lichtstrahl zwischen beiden Geräten unterbrochen wird, wechselt der im Empfänger integrierte Schaltausgang seinen Zustand. 2. Bei der Reflexlichtschranke befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird von einem gegenüber zu montierenden Reflektor auf den Empfänger reflektiert. Sobald der Lichtstrahl unterbrochen wird wechselt der im Gerät integrierte Schaltausgang seinen Zustand. 3. Beim Lichttaster befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird vom zu erfassenden Objekt reflektiert. Sobald der Empfänger das reflektierte Licht erfasst, wechselt der im Gerät integrierte Schaltausgang seinen Zustand.

• Ansprechzeit: 0,33ms
• Ausführung der Schaltfunktion: antivalent
• Ausführung des elektrischen Anschlusses: Steckverbinder M12
• Ausführung des Schaltausgangs: PNP
• Bemessungsschaltstrom: 100mA
• Bereitschaftsverzögerung: 650ms
• Einstellverfahren: Teach-In
• Kurzschlussfest: Ja
• Leerlaufstrom: 35mA
• Polzahl: 5
• Restwelligkeit: 15%
• Schaltabstand: 0 - 2.000mm
• Schaltfrequenz: 1.500Hz
• Tastfunktion: hell-/dunkelschaltend
• Verpolungssicher: Ja
• Abfallzeit: 0,33ms
• Betriebsspannung (DC): 10 - 30V
• Anpassbare Ausgangsfunktionen: Schaltpunkt
• Bauform: Quader
• Breite: 15mm
