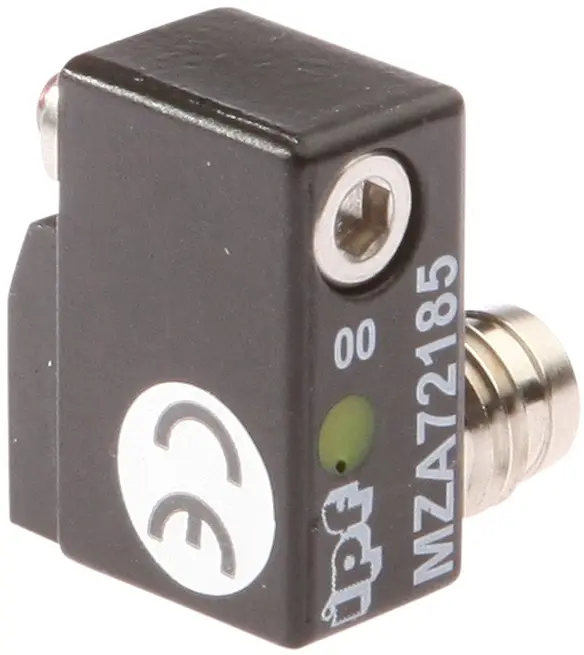

ipf Electronic MZA72185, Sensor Magnetisch, Zylinder, 6,2mm T-Nut, 16x20x9,2mm

Sensor Magnetisch, Zylinder, 6,2mm T-Nut, 16x20x9,2mm, 10-30V DC, 1x PNP NO, M8-Steckverbinder 3polig, IP67, Zinkdruckguss, LED, 2,5mT, Einbau von oben, Kurzer Überfahrweg, Lage der Sensorfläche Geräterandbereich

Für viele Aufgaben in der Automatisierungstechnik ist es erforderlich, die Bewegungsvorgänge in pneumatischen und hydraulischen Zylindern zu erkennen und die Position des Kolbens exakt zu erfassen. Hier werden magnetische Zylindersensoren eingesetzt, die mittels Adaptern oder direkt von außen auf den Zylindern aufgesetzt werden.

• Anzahl der Schaltausgänge: 1
• Ausführung der Schaltfunktion: Schließer (NO)
• Ausführung des elektrischen Anschlusses: Steckverbinder M8
• Ausführung des Schaltausgangs: PNP
• Bemessungsschaltstrom: 150mA
• Absolute Hysterese: 1mm
• Kurzschlussfest: Nein
• Leerlaufstrom: 15mA
• Magnetische Empfindlichkeit: 2,5mT
• Polzahl: 3
• Schaltfrequenz: 1.000Hz
• Sensorfläche (aktiv): Randbereich
• Spannungsabfall: 2V
• Verpolungssicher: Ja
• Absolute Wiederholgenauigkeit: 0,1mm
• Betriebsspannung (DC): 10 - 30V
• Anzeige: LED-Anzeige
• Anzugsdrehmoment: 0,5Nm
• Bauform: Quader
• Breite: 9,2mm
• Höhe: 16,5mm
• Länge: 20mm
• Lage der Sensorfläche: Geräterandbereich
• Montagezugang Zylindernut: von oben
• Schutzart (IP): IP67
• Werkstoff des Gehäuses: Zinkdruckguss
• starke Erschütterungen/Bewegungen: Ja
• Besonderheiten: kurzer Überfahrweg
• Geeignet für: 6,2mm T-Nut
• Umgebungstemperatur: -25 - 70°C
• Raue Umgebungsbedingungen: Ja
• Öle und Kühlschmiermittel: Ja
