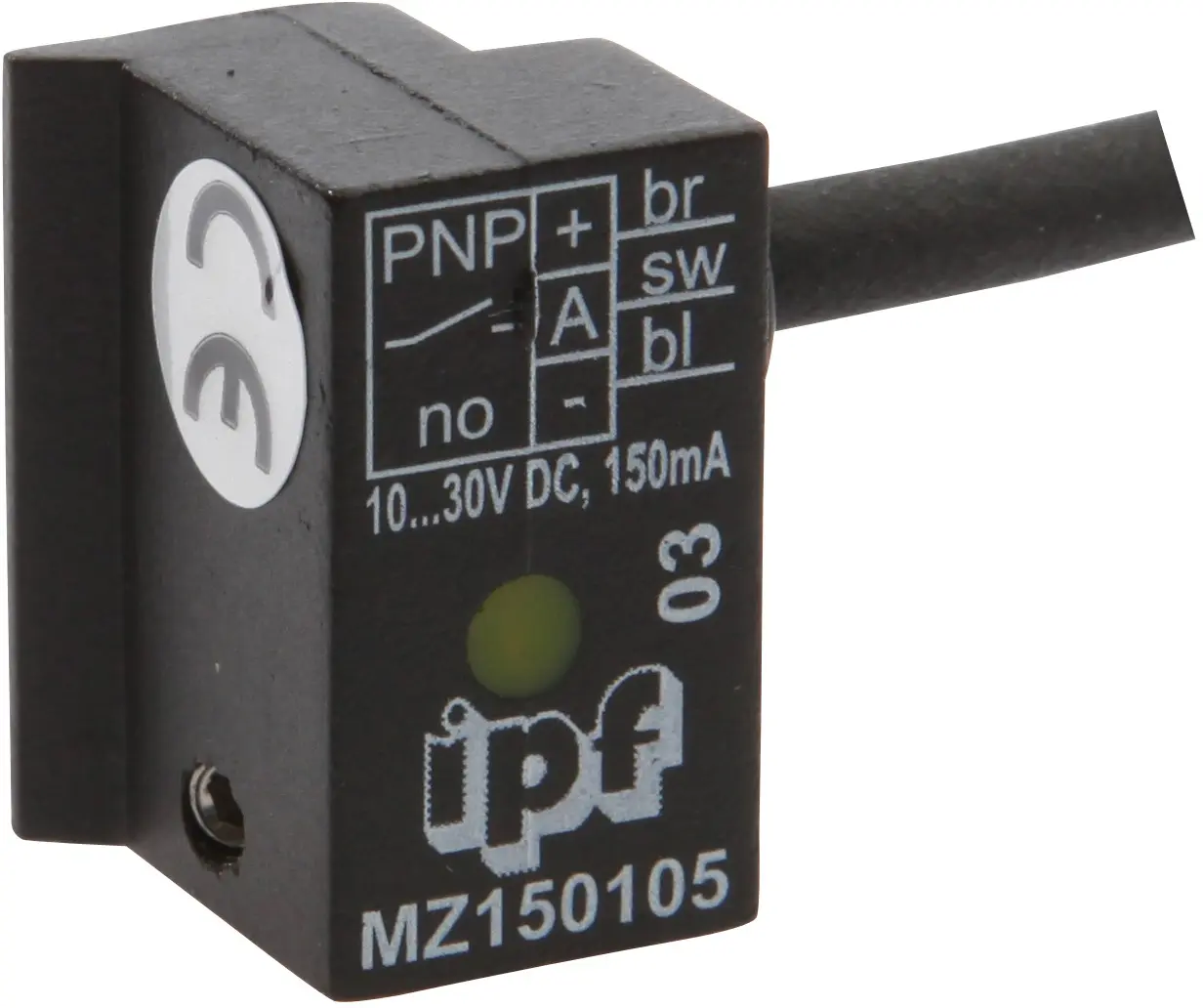

ipf Electronic MZ150105, Sensor Magnetisch, Zylinder, Trapez-Nut, 14x20x14mm

Sensor Magnetisch, Zylinder, Trapez-Nut, 14x20x14mm, 10-30V DC, 1x PNP NO, Kabel 2m PUR (Polyurethan), IP67, Zinkdruckguss, LED, 2,8mT, Einbau von oben, Lage der Sensorfläche Gerätemitte

Für viele Aufgaben in der Automatisierungstechnik ist es erforderlich, die Bewegungsvorgänge in pneumatischen und hydraulischen Zylindern zu erkennen und die Position des Kolbens exakt zu erfassen. Hier werden magnetische Zylindersensoren eingesetzt, die mittels Adaptern oder direkt von außen auf den Zylindern aufgesetzt werden.

• Anzahl der Schaltausgänge: 1
• Ausführung der Schaltfunktion: Schließer (NO)
• Ausführung des elektrischen Anschlusses: Kabel
• Ausführung des Schaltausgangs: PNP
• Bemessungsschaltstrom: 150mA
• Absolute Hysterese: 1mm
• Kurzschlussfest: Ja
• Leerlaufstrom: 15mA
• Magnetische Empfindlichkeit: 2,8mT
• Schaltfrequenz: 1.000Hz
• Sensorfläche (aktiv): Mittenbereich
• Spannungsabfall: 2V
• Verpolungssicher: Ja
• Absolute Wiederholgenauigkeit: 0,1mm
• Betriebsspannung (DC): 10 - 30V
• Anzeige: LED-Anzeige
• Ader-Zahl: 3
• Bauform: Quader
• Breite: 13,5mm
• Höhe: 13,5mm
• Kabellänge: 2m
• Länge: 20mm
• Lage der Sensorfläche: Gerätemitte
• Montagezugang Zylindernut: von oben
• Schutzart (IP): IP67
• Werkstoff des Gehäuses: Zinkdruckguss
• Werkstoff des Kabelmantels: Kunststoff (PUR)
• starke Erschütterungen/Bewegungen: Ja
• Umgebungstemperatur: -25 - 75°C
• Raue Umgebungsbedingungen: Ja
• Öle und Kühlschmiermittel: Ja
