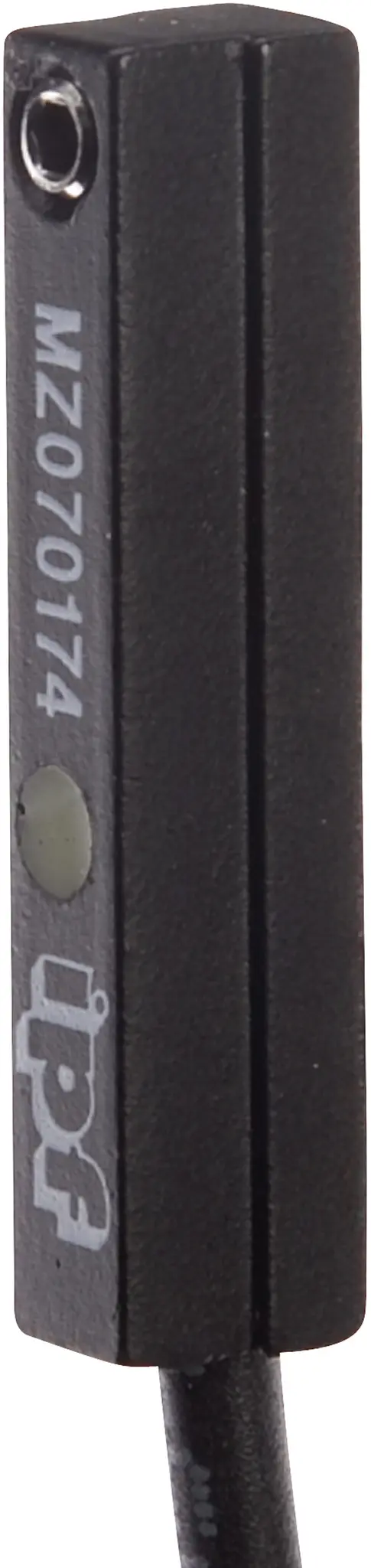

ipf Electronic MZ070174, Sensor Magnetisch, Zylinder, 6,2mm T-Nut

Sensor Magnetisch, Zylinder, 6,2mm T-Nut, 6,3x30x6,2mm, 10-30V DC, 1x PNP NO, M8-Kabelstecker 3polig 0,3m PUR (Polyurethan), IP67, Zinkdruckguss, LED, 2,5mT, Einbau seitlich, Kurzer Überfahrweg, Lage der Sensorfläche Gerätemitte

Für viele Aufgaben in der Automatisierungstechnik ist es erforderlich, die Bewegungsvorgänge in pneumatischen und hydraulischen Zylindern zu erkennen und die Position des Kolbens exakt zu erfassen. Hier werden magnetische Zylindersensoren eingesetzt, die mittels Adaptern oder direkt von außen auf den Zylindern aufgesetzt werden.

• Anzahl der Schaltausgänge: 1
• Ausführung der Schaltfunktion: Schließer (NO)
• Ausführung des elektrischen Anschlusses: Kabelstecker M8
• Ausführung des Schaltausgangs: PNP
• Bemessungsschaltstrom: 150mA
• Absolute Hysterese: 1mm
• Kurzschlussfest: Ja
• Leerlaufstrom: 15mA
• Magnetische Empfindlichkeit: 2,5mT
• Polzahl: 3
• Schaltfrequenz: 1.000Hz
• Sensorfläche (aktiv): Mittenbereich
• Spannungsabfall: 2V
• Verpolungssicher: Ja
• Absolute Wiederholgenauigkeit: 0,1mm
• Betriebsspannung (DC): 10 - 30V
• Anzeige: LED-Anzeige
• Leiterquerschnitt: 0,14mm²
• Bauform: Quader
• Breite: 6,2mm
• Höhe: 6,3mm
• Kabellänge: 0,3m
• Länge: 30mm
• Lage der Sensorfläche: Gerätemitte
• Montagezugang Zylindernut: seitlich
• Schutzart (IP): IP67
• Werkstoff des Gehäuses: Zinkdruckguss
• Werkstoff des Kabelmantels: Kunststoff (PUR)
• starke Erschütterungen/Bewegungen: Ja
• Besonderheiten: kurzer Überfahrweg
• Geeignet für: 6,2mm T-Nut
• Zylinderausführung: mit T-Nut
• Umgebungstemperatur: -25 - 75°C
• Raue Umgebungsbedingungen: Ja
• Öle und Kühlschmiermittel: Ja
