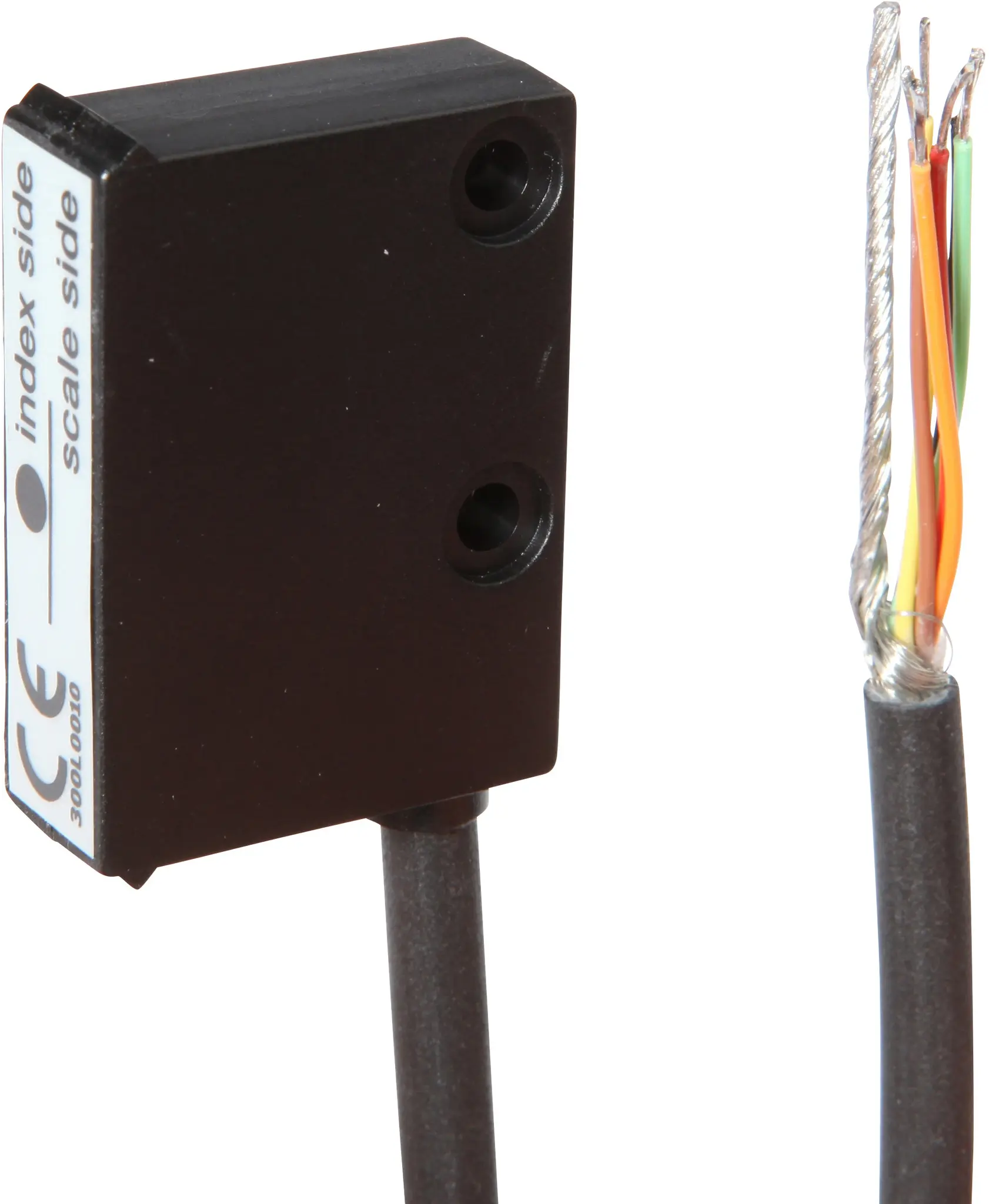

ipf Electronic MW110406, Wegsensor, Magnetisch, 37x25x10mm, Relativ, Sn: 0,4-2

Wegsensor, Magnetisch, 37x25x10mm, Relativ, Sn: 0,4-2, 5V, TTL Pegel, Kabel 6polig 5m PUR (Polyurethan), IP67, Kunststoff, 6,9m/s

Bei der Erfassung von Wegstrecken oder Drehbewegungen kommen magnetische Messsysteme zum Einsatz. Bei den magnetischen Messsystemen verfährt der Sensor berührungslos über ein flexibles Magnetband oder er steht über dem sich drehenden magnetisiertem Messrad. Das Magnetband ist auf eine 0,3 Millimeter starke Stahlträgerschicht aufgebracht bzw. befindet sich auf dem Umfang der verschiedenen Messräder. Die Magnetisierung erfolgt dabei mit definierten Polteilungen. Über das Abtasten der Magnetpole wird ein Signal erzeugt, das in digitale Rechtecksignale umgewandelt wird, die von einer Nachfolgeelektronik verarbeitet und ggf. zur Anzeige gebracht werden können. Die Sensorik erkennt die Teilung des Bandes und wandelt die Information hochauflösend in eine Weg- bzw. Rotationsinformation um. Zum Auslesen der magnetischen Feldlinien ist kein direkter Kontakt erforderlich. Magnetische Sensoren sind unempfindlich gegenüber Verschmutzung, Ölen und Feuchtigkeit und relativ stabil bei Schock und Vibration. Somit eröffnet sich dem Anwender ein breites Feld an Einsatzmöglichkeiten, z. B. für Anlagen und Systeme in der Holzindustrie, Lagertechnik, an Linearachsen, im Außenbereich oder bei Werkzeugmaschinen.

• Ausführung des elektrischen Anschlusses: Kabel
• Ausführung des Schaltausgangs: TTL Pegel
• Funktionsprinzip: Relativ
• Kurzschlussfest: Ja
• Leerlaufstrom: 70mA
• Polzahl: 6
• Pulsabstand: 1µs
• Verpolungssicher: Ja
• Betriebsspannung (DC): 5V
• Messbereich: 0,4 - 2mm
• Leitungsdurchmesser: 5mm
• Breite: 10mm
• Höhe: 37mm
• Kabellänge: 5m
• Länge: 25mm
• Lagertemperatur: -30 - 80°C
• Max. Verfahrgeschwindigkeit: 6,9m/s
• Schutzart (IP): IP67
• Werkstoff des Gehäuses: Kunststoff
• Werkstoff des Kabelmantels:
