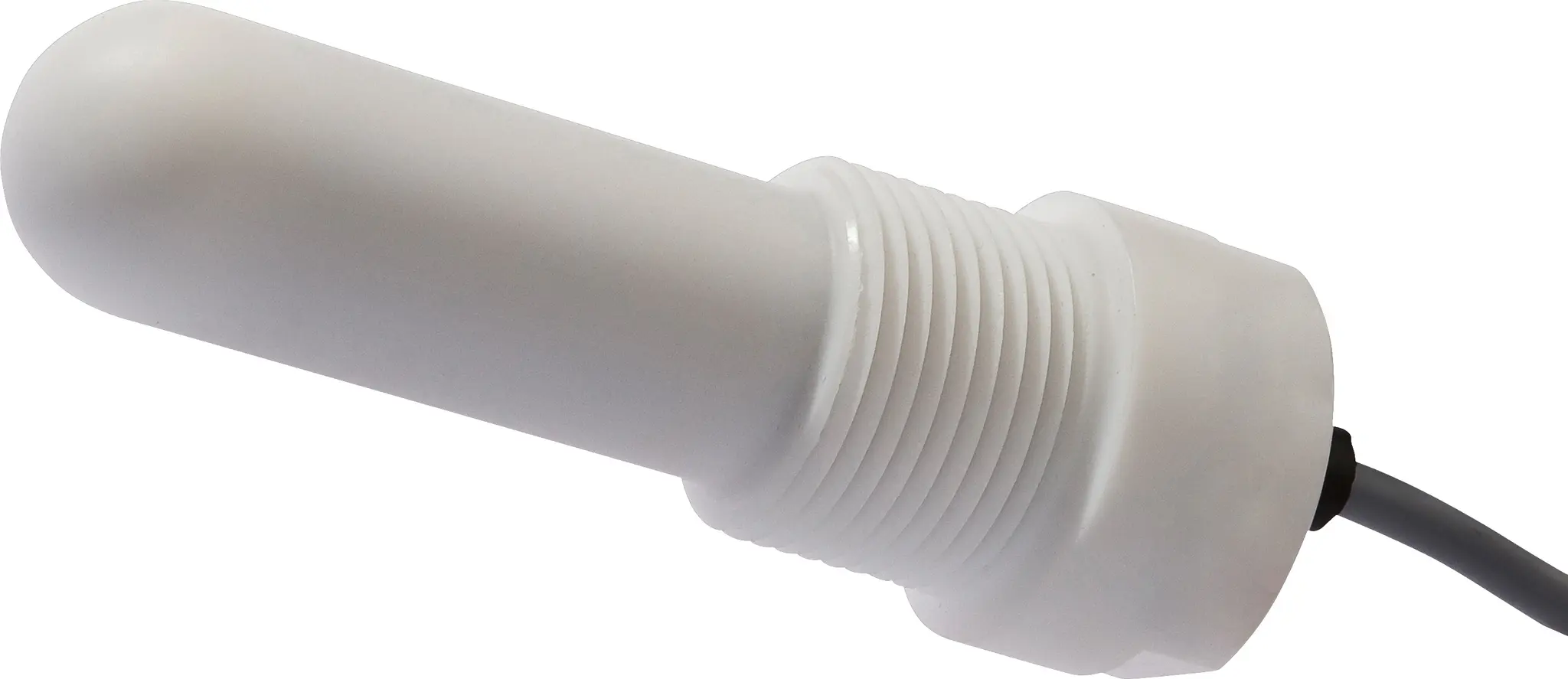

ipf Electronic FK920101, Sensor Füllstand, kapazitiv, 1" 113lang, G1"

Sensor Füllstand, kapazitiv, 1" 113lang, G1", 10-55V DC, PNP NO, Kabel 5m PVC, IP67, PTFE, Sonde Ø26mm 68lang, manuelle Einstellung

Es gibt Füllstand- und Niveausensoren, die nach verschiedenen Messprinzipien arbeiten. Die Auswahl des Sensors hängt vom zu erfassenden Medium und den Umgebungsbedingungen ab. Der Materialfluss in einem Rütteltopf lässt sich hervorragend mit induktiven Füllstandsensoren abfragen, deren Pendel von dem im Topf befinden Material bewegt wird. Das Erfassen von Füllständen flüssiger oder fester Medien ist z.B. mit kapazitiver Füllstandsensorik umsetzbar. Diese funktionieren nach dem Prinzip des Kondensators, das Medium verändert die Dielektrizität zwischen zwei Elektroden. Die dabei hervorgerufene Änderung wird in ein digitales Ausgangssignals umgesetzt. Eine weitere Alternative zur Erfassung von Füllständen leitfähiger Medien bieten konduktive Füllstandrelais. Der Widerstand zwischen Bezugs- und Messelektrode wird bestimmt. Bei Unter- oder Überschreiten einer eingestellten Schwelle schaltet ein Relaisausgang.

• Anzahl der Schließer: 1
• Ausführung der Schaltfunktion: Schließer (NO)
• Ausführung des elektrischen Anschlusses: Kabel
• Ausführung des Schaltausgangs: PNP
• Bemessungsschaltstrom: 400mA
• Einstellverfahren: Potentiometer
• Kurzschlussfest: Ja
• Leerlaufstrom: 4mA
• Schaltfrequenz: 10Hz
• Spannungsabfall: 1V
• Verpolungssicher: Ja
• Messprinzip: Kapazitiv
• Betriebsspannung (DC): 10 - 55V
• Anpassbare Ausgangsfunktionen: Schaltpunkt
• Anzeige: LED-Anzeige
• Leitungsdurchmesser: 5mm
• Leiterquerschnitt: 0,5mm²
• Ader-Zahl: 3
• Ausführung des Prozessanschlusses: G1 Zoll
• Bauform: rund
• Durchmesser der Sonde: 26mm
• Gewindelänge: 25mm
• Kabellänge: 5m
• Länge: 113mm
• Länge der Sonde: 68mm
• Mediumtemperatur: -25 - 75°C
• Schutzart (IP): IP67
