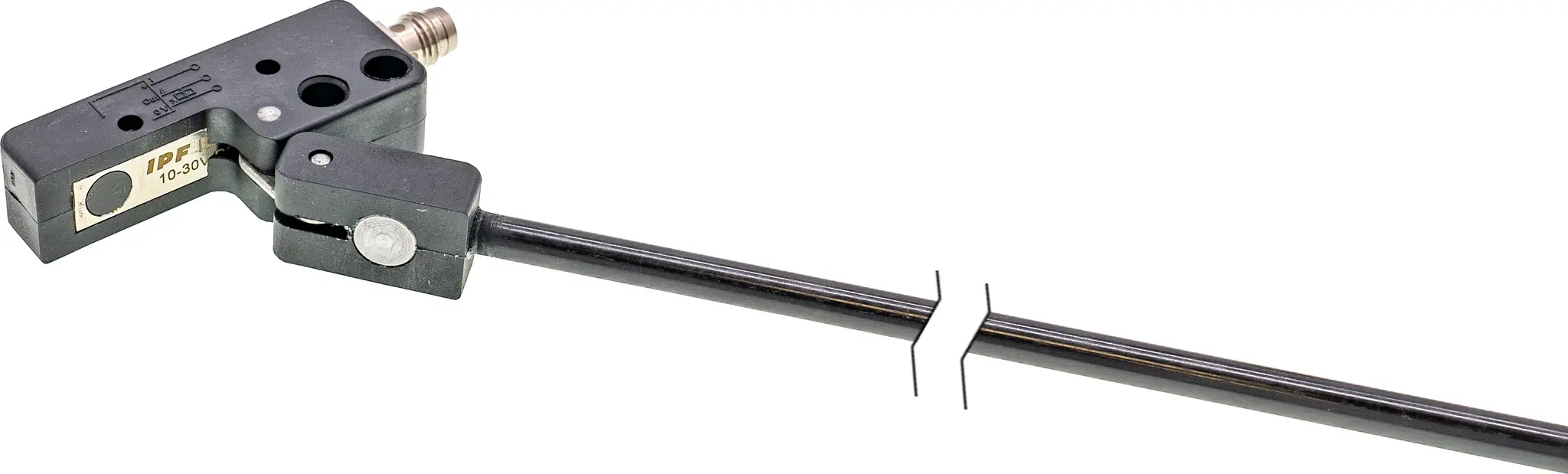

ipf Electronic FI520171, Sensor Füllstand, induktiv, 21x14x52mm, Pendel 200mm

Sensor Füllstand, induktiv, 21x14x52mm, Pendel 200mm, 10-30V DC, PNP NO, M8-Steckverbinder 3polig, Gehäuse Polyamid, Gelenk Edelstahl, Pendel Kunststoff

Es gibt Füllstand- und Niveausensoren, die nach verschiedenen Messprinzipien arbeiten. Die Auswahl des Sensors hängt vom zu erfassenden Medium und den Umgebungsbedingungen ab. Der Materialfluss in einem Rütteltopf lässt sich hervorragend mit induktiven Füllstandsensoren abfragen, deren Pendel von dem im Topf befinden Material bewegt wird. Das Erfassen von Füllständen flüssiger oder fester Medien ist z.B. mit kapazitiver Füllstandsensorik umsetzbar. Diese funktionieren nach dem Prinzip des Kondensators, das Medium verändert die Dielektrizität zwischen zwei Elektroden. Die dabei hervorgerufene Änderung wird in ein digitales Ausgangssignals umgesetzt. Eine weitere Alternative zur Erfassung von Füllständen leitfähiger Medien bieten konduktive Füllstandrelais. Der Widerstand zwischen Bezugs- und Messelektrode wird bestimmt. Bei Unter- oder Überschreiten einer eingestellten Schwelle schaltet ein Relaisausgang.

• Anzahl der Schließer: 1
• Ausführung der Schaltfunktion: Schließer (NO)
• Ausführung des elektrischen Anschlusses: Steckverbinder M8
• Ausführung des Schaltausgangs: PNP
• Bemessungsschaltstrom: 200mA
• Kurzschlussfest: Ja
• Leerlaufstrom: 15mA
• Polzahl: 3
• Spannungsabfall: 2V
• Verpolungssicher: Ja
• Messprinzip: induktiv
• Betriebsspannung (DC): 10 - 30V
• Anzeige: LED-Anzeige
• Bauform: Quader
• Breite: 14mm
• Höhe: 21mm
• Länge: 252mm
• Länge des Pendels: 200mm
• Schutzart (IP): IP67
• Werkstoff des Gehäuses: Kunststoff (PA6, Glasfaserverstärkt 30%)
• Werkstoff des Gelenks: Edelstahl
• Werkstoff des Messaufnehmers: Edelstahl
• Werkstoff des Pendels: Kunststoff (POM C)
• Umgebungstemperatur: 50°C
